Кратко ръководство: Основни разлики и Ръководство за избор на сух срещу маслени трансформатори

Тъй като развитието на нови енергийни системи се ускорява, разпределителните трансформатори - като критично оборудване за преобразуване на енергия - играят жизненоважна роля при определянето на безопасността, енергийната ефективност и разходите за експлоатация и поддръжка. Настоящият пазар е доминиран от две основни категории: сухи трансформатори и маслени трансформатори. Тези два типа се различават значително по отношение на изолация и охлаждане, безопасност и екологичност, приложими сценарии и ефективност на разходите. В съответствие със задължителния стандарт за енергийна ефективност GB 20052-2024, тази статия предоставя изчерпателен анализ на разликите между тези два типа оборудване, като предлага авторитетна справка за инженерен избор.

I. Основни фундаментални разлики: Разлики в методите за изолация и охлаждане

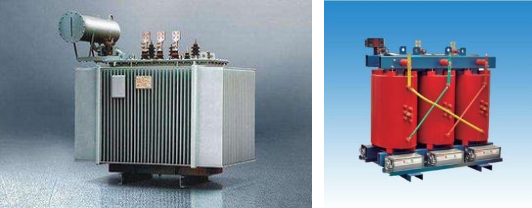

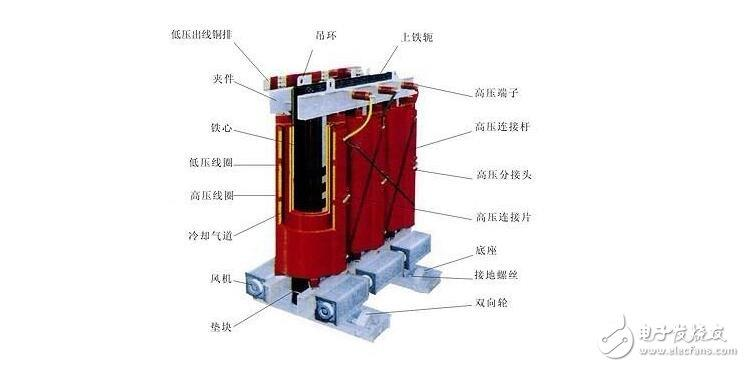

Сухите трансформатори използват въздух като охлаждаща среда. Намотките са изолирани чрез вакуумно леене с епоксидна смола или импрегниране на хартия Nomex, което елиминира нуждата от течна среда. Те се отличават с проста структура и не представляват риск от изтичане. Маслените трансформатори използват изолационно масло както като охлаждаща, така и като изолационна среда. Ядрото и намотките са потопени в резервоара за масло, разчитайки на циркулацията на маслото за разсейване на топлината. Тази технология е зряла и предлага по-широка гама от капацитети. Тази основна разлика в дизайна определя цялостното разминаване между двете по отношение на безопасността, въздействието върху околната среда и експлоатацията и поддръжката.

II. Сравнение между шест ключови измерения

Елемент за сравнение	Сух трансформатор	Маслен трансформатор
1. Безопасност и опазване на околната среда	Пожароустойчив, взривозащитен и без замърсяване. Отговаря на стандартите за изолация клас F/H. Няма риск от изтичане на масло или изгаряне. Съответства на пожарния код GB50016. Идеален за гъсто населени райони и подземни пространства.	Риск от изтичане на масло и пожар. Изисква маслени картери и противопожарни съоръжения. Изтичането на минерално масло може да замърси почвата и водните източници, предмет на по-строги екологични разпоредби.
2. Сценарии за прилагане	Предпочитан за вътрешни места с висока противопожарна безопасност като търговски комплекси, центрове за данни, болници, училища, метро и мазета на високи сгради. Капацитетът на единична единица е предимно под 2500kVA.	Използва се главно във външни подстанции, индустриални паркове, вятърни и слънчеви усилвателни станции и централизирано захранване с голям капацитет. Може да покрие свръхвисоки изисквания за мощност.
3. Монтаж и поддръжка	Малък размер, гъвкава инсталация, без поддръжка или с ниска поддръжка. Изисква само редовно отстраняване на прах и контрол на температурата. Кратко време за поддръжка при изключване без прекъсване на производството.	Изисква редовно тестване на пробите на маслото, допълване на маслото и справяне с течове. Голямо натоварване по поддръжката; необходима смяна на маслото на всеки 5-8 години. Високи разходи за поддръжка на единица.
4. Разходи и икономичност	Първоначалните разходи за закупуване са с 15%-20% по-високи, но по-ниски разходи за поддръжка през жизнения цикъл, което предлага превъзходни дългосрочни разходи.	Първоначалната инвестиция е с 30%-50% по-ниска, с изключителна икономичност при сценарии с голям капацитет, но по-високи оперативни разходи и разходи за съответствие.
5. Енергийна ефективност и загуба	Отговаря на GB 20052-2024 ниво 1/2 енергийна ефективност. По-ниски загуби на празен ход, повече икономия на енергия при условия на слабо натоварване.	Отговаря на GB 20052-2024 ниво 1/2 енергийна ефективност. По-добра производителност при загуба на натоварване, по-подходяща за продължителна работа при тежки условия.
6. Адаптивност към околната среда	Слаба устойчивост на влага и прах; изисква повишена защита при висока влажност и корозивни среди.	Стабилна запечатана структура, по-силна адаптивност към сурови външни среди, с отлична устойчивост на атмосферни влияния.

III. Прилагане на нови разпоредби: Изборът на оборудване трябва да отговаря на стандартите

GB 20052-2024, задължителен национален стандарт за силови трансформатори, влизащ в сила от февруари 2025 г., определя степени на енергийна ефективност и графици за постепенно извеждане от употреба. Изборът на модели с ниска ефективност е строго забранен при нови строителни проекти, а съществуващото оборудване с висока консумация на енергия трябва постепенно да бъде премахнато. За разпределение на електроенергия на закрито в граждански сгради, в съответствие със задължителните разпоредби на GB 51348-2019, трябва да се изберат сухи или незапалими трансформатори с течна изолация.

IV. Препоръки за избор: Прецизно съвпадение въз основа на сценарии за приложение

Изберете сух тип: вътрешна среда, зони с висока заетост, строги изисквания за пожарна безопасност, ограничено пространство, леки колебания на натоварването и фокус върху опазването на околната среда и ниската поддръжка.

Изберете потопени в масло: За използване на открито, концентрирани товари с голям капацитет, продължителни тежки товари, тежки среди и ситуации, при които се дава приоритет на ниски първоначални разходи.

V. Тенденции в индустрията

Воден от целите за безопасност и ниски въглеродни емисии, степента на навлизане на сухите трансформатори продължава да нараства в градските разпределителни мрежи, центрове за данни и нови инфраструктурни сектори; Маслените трансформатори, използвайки своя голям капацитет и рентабилност, остават доминиращи в преноса и преобразуването на енергия на открито, както и в индустриалните енергийни приложения. Тези два вида оборудване не се изключват взаимно; по-скоро те се допълват взаимно в различни сценарии и работят заедно, за да поддържат безопасното и ефективно функциониране на модерните електрически мрежи.

Производителите на енергийно оборудване съветват изборът да балансира безопасността, енергийната ефективност, експлоатацията и поддръжката и съответствието с нормативните изисквания. Решенията трябва да се вземат цялостно, като се вземат предвид характеристиките на натоварването, инсталационната среда и бюджетните цикли, за да се избегнат увеличени разходи, опасности за безопасността и рискове за съответствие в резултат на неправилен избор.
