Какво е подстанция тип кутия?

какво iaА Подстанция тип кутия?

А Подстанция тип кутияизвестен също като a сглобяемиили компактна подстанция,  е фабрично сглобен, затворен модул, който интегрира всички основни компоненти на традиционна електрическа подстанция в един, устойчив на атмосферни влияния метален корпус. Предназначен е за преобразуване и разпределение на мощност от средно напрежение (MV) до ниско напрежение (LV).

Мислете за това като за електроразпределителна станция „plug-and-play“, която замества големите сгради на подстанции от тухли и хоросан.

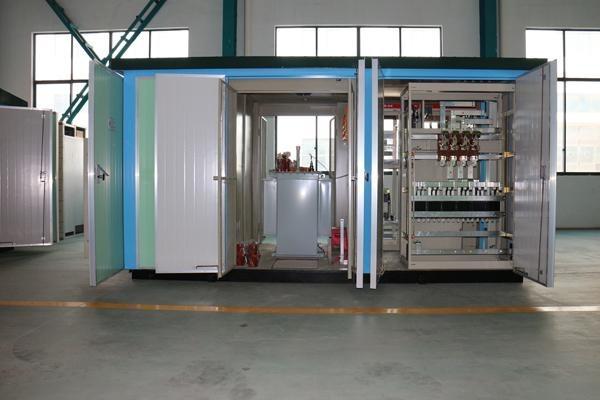

Компоненти на aкутия тип трафопост

A кутия тип трафопост е проектиран с три основни отделения: комутационна апаратура за високо напрежение, трансформатор и разпределително оборудване за ниско напрежение. Всяко отделение играе критична роля за осигуряване на ефективно преобразуване и разпределение на мощността.

Разпределителна апаратура за високо напрежение

Обикновено работи при номинално напрежение от 10 kV или 35 kV.

Включва местно произведени или внесени пръстеновидни главни модули и вакуумни прекъсвачи.

Снабден с токоограничаващи предпазители за повишаване на безопасността.

Трансформърс

Предлага се както в маслени, така и в сухи конфигурации.

Възможност за монтаж на трансформатори до 1600 kVA.

Разполага със защитна обвивка, изработена от изолационни или метални материали.

Разпределително оборудване за ниско напрежение

Включва панели за разпределение на мощността, панели за осветление, панели за измерване и панели за компенсиране на реактивна мощност.

Оборудван с автоматични системи за контрол на температурата и конденза.

Помага за постигане на ефективна доставка на енергия до края на потребителя.

Характеристики на подстанции от контейнерен тип

(1) Усъвършенствана технология, безопасна и надеждна; (2) Висока степен на автоматизация; (3) Фабрично предварително производство; (4) Гъвкави опции за конфигурация; (5) Рентабилен с бързи резултати; (6) Компактен отпечатък; (7) Естетически приятен дизайн, който се слива добре с околната среда.

Класификация на кутийни подстанции

1) Модулен тип. Разпределителната апаратура за високо и ниско напрежение и трансформаторът се помещават в метална кутия, като работната пътека е запазена в разпределителното оборудване за високо и ниско напрежение. Този тип подстанция тип контейнер е сравнително голяма по размер и рядко се използва днес.

(2) Тип интегриран модул. Вместо да се използват съществуващи пълни комплекти оборудване, устройствата за управление и защита с високо и ниско напрежение се монтират директно вътре в корпуса, за да образуват едно цяло. Проектирани за работа без поддръжка, тези кутии нямат операционна пътека и са компактни; те са известни също като подстанции в европейски стил или стандартен тип кутия.

(3) Интегриран тип. Този дизайн опростява устройствата за управление и защита при високо напрежение чрез поставяне както на разпределителното оборудване за високо и ниско напрежение, така и на основното тяло на трансформатора заедно в резервоара за трансформаторно масло, образувайки едно цяло. Той е още по-компактен, с обем, сравним с този на маслен трансформатор със същия капацитет - приблизително една трета от размера на подстанция тип кутия в европейски стил. Известен е също като подстанция тип кутия в американски стил или подстанция тип кутия компактен тип.

Видове и модели накутия тип трафопостs

кутия тип трафопостs се предлагат в различни модели и конфигурации, за да отговорят на различни оперативни нужди. Всеки модел е внимателно проектиран да предлага специфични предимства и да отговаря на уникалните изисквания на потребителите.

Често срещани модели

Модели на комутационни апарати за високо напрежение

Модели шкафове със сух трансформатор

Модели на разпределителни апарати за ниско напрежение

Глобални стандартни модели

Европейски стил: По-голям по размер с централизирани компоненти.

Американски стил: Предлага по-добро охлаждане, но е с по-голям размер.

Интегриран: По-малък отпечатък, но предлага предимства, подобни на американския стил.

Указания за експлоатация и поддръжка

Ефективните стратегии за работа и поддръжка са от решаващо значение за продължителността на живота и надеждността накутия тип трафопостs. Редовните дейности по проверка и поддръжка предотвратяват неочаквани повреди и осигуряват непрекъснато захранване.

Основни оперативни изисквания

Инсталирайте на повдигната платформа, за да предотвратите проникването на вода.

Осигурете надеждна връзка със заземителната мрежа, за да осигурите безопасност.

Поддържайте района около подстанцията чист и без отломки.

Редовни прегледи и поддръжка

Редовно проверявайте високоволтовото оборудване и трансформаторите.

Извършете тестове за изолация, за да осигурите безопасна работа.

Поддържайте охладителната система, за да предотвратите прегряване.

Предизвикателства и съображения

Докатокутия тип трафопостпредлага многобройни предимства, има и предизвикателства, които изискват внимателно разглеждане. Тези предизвикателства обхващат различни аспекти, включително въздействие върху околната среда и оперативни ограничения.

Съображения за околната среда и безопасността

Риск от прегряване и необходимост от подходяща вентилация.

Потенциални въздействия върху околната среда от неправилно изхвърляне на материали.

Мерки за сигурност за предотвратяване на неоторизиран достъп.

Оперативни ограничения

Ограничения на капацитета на определени модели трансформатори.

Необходимостта от текуща поддръжка, за да се избегнат оперативни проблеми.

Предизвикателства, свързани с интеграцията със съществуващи системи.

Заключение

Подстанцията от тип кутия е фабрично сглобена затворена метална единица за преобразуване и разпределение на мощността MV-LV, интегрираща основни компоненти (разпределителна уредба за високо напрежение, трансформатор, оборудване за ниско напрежение) като алтернатива „plug-and-play“ на традиционните подстанции.

Той се отличава с напреднала технология, гъвкава конфигурация, компактен размер и рентабилност, с три основни типа (модулен, европейски стил, американски стил) и различни модели, за да отговори на различни нужди. Правилната работа и поддръжка са от съществено значение за справяне с предизвикателства като прегряване и проблеми с интеграцията.

CEHO Electric се отличава с основното си предимство на гъвкавото персонализиране, предлагайки персонализирани решения (напрежение, капацитет, сценарии на приложение), покриващи всички стандартни модели. Той използва висококачествени основни компоненти и стриктно контролирани трансформатори за стабилност, плюс интелигентно управление на ниско напрежение. Със стандартизирано предварително производство, удобна за потребителя поддръжка и професионално следпродажбено обслужване, той осигурява ефективни, безопасни и рентабилни решения за захранване.

Ако имате някакви свързани нужди, моля, посетете нашия уебсайт за повече информация или се консултирайте директно с нашия професионален екип. Запомнете, изборътCEHO означава избор на надеждност и иновация!

Подстанция тип кутия (сглобяема/компактна подстанция) ЧЗВS

Основна информация

Въпрос 1: Какво е подстанция тип кутия?

A: Подстанция от тип кутия, наричана още сглобяема или компактна подстанция, е фабрично сглобена, затворена единица, която интегрира всички основни компоненти на традиционна електрическа подстанция в един, устойчив на атмосферни влияния метален корпус. Използва се за преобразуване и разпределение на мощност от средно напрежение (MV) до ниско напрежение (LV), действайки като алтернатива „plug and play“ на големите сгради на подстанции от тухли и хоросан.

Q2: Кои са основните компоненти на подстанция тип кутия?

О: Състои се от три основни отделения, всяко с критична роля в преобразуването и разпределението на мощността:

Разпределителна апаратура за високо напрежение: Обикновено работи при 10 kV или 35 kV, оборудвана с пръстеновидни главни блокове, вакуумни прекъсвачи и токоограничаващи предпазители.

Трансформатори: Предлагат се в маслени и сухи конфигурации, с мощност до 1600 kVA, със защитен изолационен или метален корпус.

Оборудване за разпределение на ниско напрежение: Включва панели за разпределение на енергия, панели за осветление, панели за измерване, панели за компенсиране на реактивна мощност и автоматични системи за контрол на температурата/конденза.

Характеристики

Q3: Какви са ключовите характеристики на подстанциите тип кутия?

О: Основните характеристики са: (1) Усъвършенствана технология, безопасна и надеждна; (2) Висока степен на автоматизация; (3) Фабрично предварително производство; (4) Гъвкави опции за конфигурация; (5) Рентабилен с бързи резултати; (6) Компактен отпечатък; (7) Естетически приятен дизайн, който се слива с околната среда.

Класификация и модели

В4: Какви са основните класификации на подстанциите тип кутия?

О: Има три основни вида:

Модулен тип: КРУ за високо и ниско напрежение и трансформатор в метална кутия с работен коридор; сравнително голям и рядко се използва сега.

Тип интегриран блок: Устройствата за управление/защита за високо и ниско напрежение са директно инсталирани в корпуса (без работен коридор), не изискват поддръжка, компактни; наричан още европейски стил или стандартен тип.

Интегриран тип: Разпределителното оборудване за високо и ниско напрежение и основното тяло на трансформатора се помещават в резервоара за трансформаторно масло, по-компактен (около 1/3 от размера на европейския стил); наричан още американски стил или компактен тип.

В5: Какви модели абонатни станции от тип кутия се предлагат?

О: Има различни модели за задоволяване на различни нужди, включително: модели за високоволтова комутационна апаратура, модели със сух трансформаторен шкаф, модели за ниско напрежение, глобални стандартни модели (Европейски стил: по-големи с централизирани компоненти; американски стил: по-добро охлаждане, но по-голям; интегриран: по-малък отпечатък с предимства в американски стил).

Експлоатация и поддръжка

Q6: Какви са основните оперативни изисквания за подстанции тип кутия?

О: Основните изисквания са: (1) Инсталирайте на повдигната платформа, за да предотвратите проникването на вода; (2) Осигурете надеждна връзка със заземителната мрежа за безопасност; (3) Поддържайте района около подстанцията чист и без отломки.

Q7: Какви редовни проверки и поддръжка са необходими за абонатни станции тип кутия?

A: Редовната поддръжка включва: (1) Проверка на високоволтово оборудване и трансформатори; (2) Провеждане на изолационни тестове за осигуряване на безопасна работа; (3) Поддържане на охладителната система за предотвратяване на прегряване.

Предизвикателства и съображения

Въпрос 8: Какви съображения за опазване на околната среда и безопасността трябва да се вземат предвид при подстанциите тип кутия?

О: Основните съображения са: (1) Риск от прегряване, изискващ подходяща вентилация; (2) Потенциални въздействия върху околната среда от неправилно изхвърляне на материали; (3) Мерки за сигурност за предотвратяване на неразрешен достъп.

Q9: Какви експлоатационни ограничения имат подстанциите тип кутия?

О: Основните ограничения са: (1) Ограничения на капацитета на определени модели трансформатори; (2) Необходимост от текуща поддръжка, за да се избегнат оперативни проблеми; (3) Предизвикателства при интегрирането със съществуващи системи.
