GW9 Външен изолиращ превключвател за високо напрежение

Ceho е производител и доставчик, специализиран в доставката на външен изолиращ превключвател за високо напрежение GW9. Превключвателите от серията GW9 са подходящи за външно електрическо оборудване с високо напрежение с трифазен променлив ток 50 Hz номинално напрежение от 0kV/15kV/20kV. Използват се за електрическа изолация на далекопроводи за високо напрежение по време на пренос на празен ход, поддръжка на шини за високо напрежение, прекъсвачи и друго електрическо оборудване, както и за електрическа изолация на линии за високо напрежение под напрежение. Нашият продукт може да бъде разделен на изолационни вериги с малък кондензатор и индуктивен ток. Структурата му е проста и разумна, използвайки медно-алуминиеви аксесоари, запечатан корпус от неръждаема стомана и горещо поцинкована основа, осигуряваща отлична устойчивост на натиск и устойчивост на корозия, както и надеждна работа. Лек и лесен за инсталиране, не изискващ редовно почистване или поддръжка, той е подходящ за различни участъци и разклонения на разпределителни линии 10-20 kV в градски и извънградски райони, както и участъци за поддръжка с ясно видими точки на прекъсване. Евтин изолационен превключвател за високо напрежение на открито GW9 е удобно електрическо устройство за високо напрежение на открито.

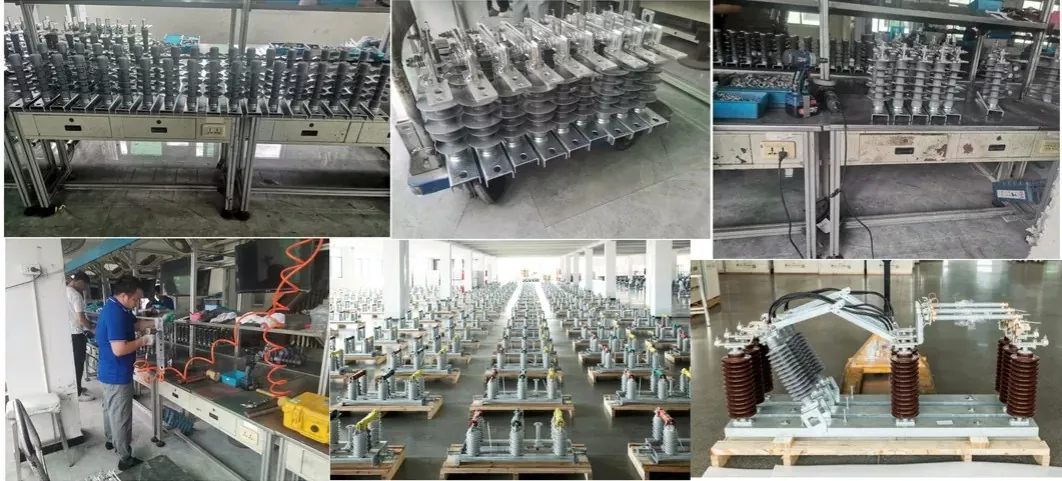

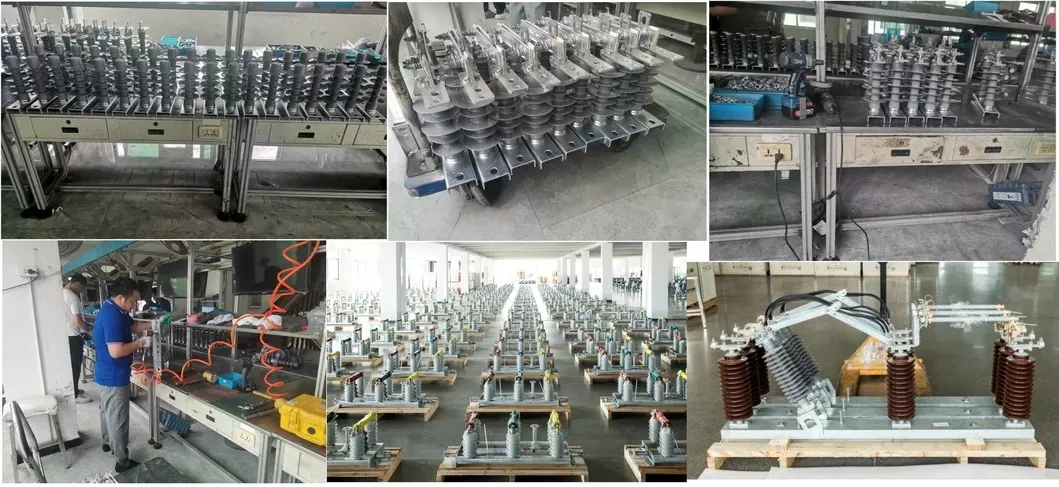

Нашата фабрика

(H) GW9-12 серия външен високоволтов AC монофазен разединител/изолационен превключвател (наричан по-нататък „разединител/изолационен превключвател“) се използва за превключване на 10kV линии под напрежение и без товар и за електрическа изолация на ремонтирани високоволтови автобуси, прекъсвачи и друго електрическо оборудване от живи линии за високо напрежение.

Разединителите/изолационният превключвател съответства на техническите стандарти на GB/T 1985-2014 изолационни превключватели за напрежение и ток и заземителни превключватели, DL/T 486-2010 високоволтови AC изолационни превключватели и заземителни превключватели.

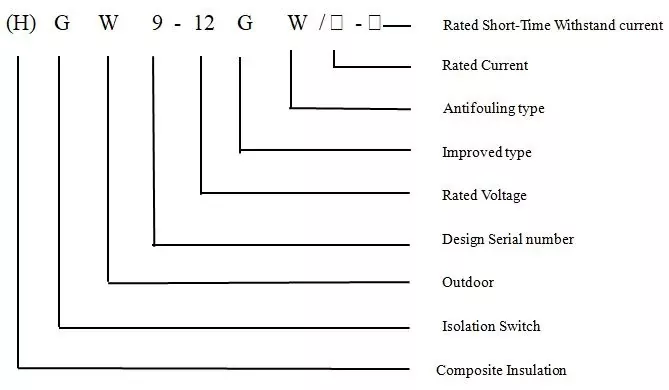

МОДЕЛ И ЗНАЧЕНИЕ

Условия на околната среда за използване

1. Надморска височина: Не повече от 1000 метра. Ако надморската височина е по-висока от 1000 метра, номиналното ниво на топлоизолация трябва да се коригира съответно.

2. Околна температура: Горна граница +45℃, долна граница -40℃, средна температура на най-горещия месец 30℃, максимална дневна температурна разлика 25K.

3. Интензивност на слънчевата радиация (на открито): 0,1 W/cm²

4. Скорост на вятъра/налягане на вятъра (на открито): 0,5 m/s / 700Pa

5. Степен на замърсяване: клас E

6. Дебелина на глазурата: Не повече от 20 мм

7. Влажност: средна дневна относителна влажност не повече от 95%, средна месечна относителна влажност не повече от 80%

8. Сеизмични характеристики: Хоризонтално ускорение 0,3 m/2, вертикално ускорение 0,15 m/s²

9. Фактор на безопасност: трипериодна вълна на синусоидален резонанс, фактор на безопасност по-голям от 1,67.

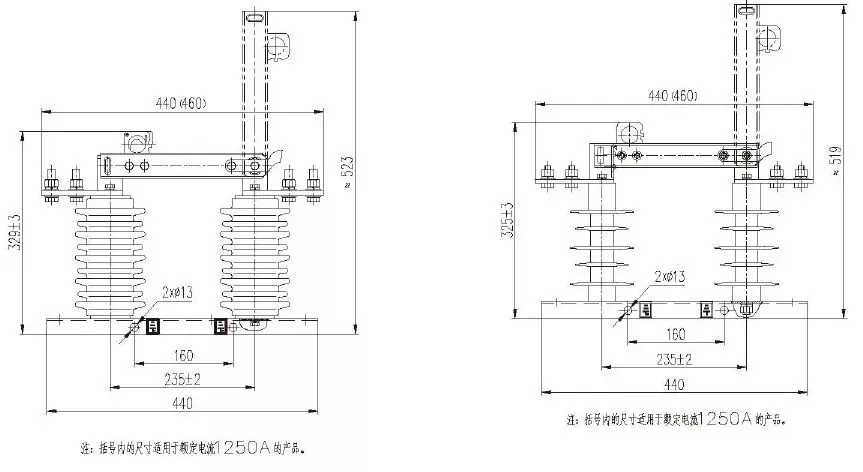

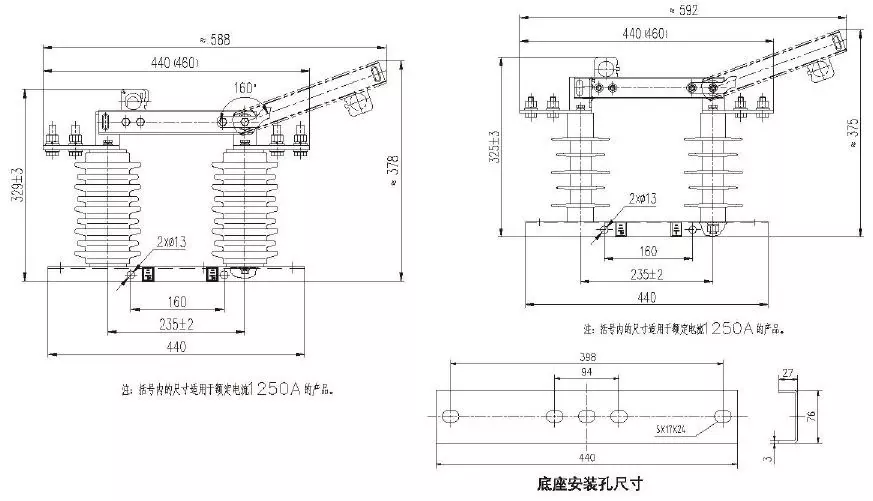

ОСНОВНИ И МОНТАЖНИ РАЗМЕРИ

Технически данни

Ключови предимства

1. Значително подобрена структура на продукта и устойчивост на корозия. Когато е затворена, проводящата пластина има функция за самозаключване. За да отворите, просто дръпнете заключващата кука, за да се отключи автоматично. Основата е снабдена с проводима пружина и пружинно покритие; самозаключващото устройство включва заключваща плоча, заключваща кука и пружина на заключващата кука. Всички стандартни части са изработени от немагнитна неръждаема стомана SUS304 с ярко покритие и отлична устойчивост на корозия.

2. Проводимата плоча няма блокировка за спиране; максималният ъгъл на отваряне на въртене е не по-малък от 160 градуса, а основата на проводимата плоча няма скоби от неръждаема стомана. Използват се процеси на пасивиране, занитване и монтаж с висока еластичност, за да се поддържа силата на контактно затягане.

3. Компонентите на основната верига на външния изолиращ превключвател за високо напрежение GW9 използват червена мед T2. Стационарните контакти и клеми са интегрално формовани, като напълно решават проблемите с контактите, причинени от заваряването на стационарни контакти и клеми в миналото.

4. Всички проводими компоненти в главната верига са посребрени с дебелина не по-малка от 20 mm и са подложени на запечатана антиокислителна обработка. Повърхностното покритие е светло и издръжливо, притежаващо силна устойчивост на окисляване, отлична проводимост и съпротивление на веригата от 80 mmΩ.

5. Клемите за окабеляване имат структура с двоен отвор, изработена от твърда медна сплав, с външно сребърно покритие.

6. Този превключвател използва контактна пружина с външен натиск, като проводимите контакти влизат в контакт със структурата на "фиксираната дъга", осигурявайки силно равномерно налягане и функция за самопочистване. Контактното налягане остава постоянно за дълъг период, гарантирайки безопасността и надеждността на продукта по време на работа на дълги разстояния.

7. Изолаторът е изработен от композитен материал от керамика или силиконов каучук с висока якост и е проектиран с голямо разстояние на пълзене, отговарящо на изискванията за клас Е срещу замърсяване и притежаващи добри способности срещу замърсяване и характеристики на работа на дълги разстояния.

8. Минималното разстояние от движещите се части на външния изолиращ превключвател за високо напрежение GW9 до земята е по-голямо от 200 мм, а разстоянието между прекъсванията е по-голямо от 230 мм, което го прави подходящ за райони с голяма надморска височина.
