GW4 Външен изолиращ превключвател за високо напрежение

Можете да бъдете спокойни, че ще закупите Ceho GW4 външен изолиращ превключвател за високо напрежение от нашата фабрика. Състои се от основа, изолационни опори, проводящи части и задвижващ механизъм. Всеки стълб има две опори, с проводимо острие, монтирано в горния край на всяка опора. Контактът на острието се намира между двете опори. В долния край на опората е монтирана лагерна втулка. Задвижван от работния механизъм, острието може да се върти хоризонтално на 90°, като по този начин отваря и затваря превключвателя.

Структурни характеристики

● Хоризонтален въртящ се тип с двойна колона: Два изолатора на стълб на полюс, контактното острие се върти на 90° хоризонтално в средата, за да завърши затварянето и отварянето, счупването е видимо, отговаряйки на изискванията за "пет защити".

● Всички серии могат да бъдат оборудвани със заземителни превключватели: Единично заземяване, двойно заземяване или не може да се избере заземяване, заземителният превключвател и главният превключвател са блокирани.

● Гъвкав оперативен механизъм: GW4 външен високоволтов изолиращ превключвател стандартна конфигурация CS11 (ръчно) или CS17 (със заземяване), CJ6 електрически механизъм по избор за дистанционно управление.

● Висока устойчивост на корозия: Проводимите части са сребърно/калайдисани, стоманените части са горещо поцинковани или неръждаема стомана, основата е изработена от алуминиева сплав или горещо поцинкована стомана, подходящи за крайбрежни и силно замърсени райони.

● Модулен дизайн: Три полюса са свързани чрез свързващ прът, настройката на фазата може да се извърши бързо на място, ъгълът на монтаж се регулира от 0–30°.

Защо да изберете нас?

◆ Външният изолиращ превключвател за високо напрежение GW4 използва структура за отваряне и превключване на контакти с двойна колона, включваща автоматично почистване на контактите и подобрена надеждност на контактите.

◆ Контактните пръсти са изработени от нов тип материал с висока якост, висока проводимост и висока еластичност. Контактите се затягат от еластичната сила на самите контактни пръсти, като се избягва намаляването на силата на затягане на контакта, причинено от корозия на пружината и топлинно отгряване, като по този начин се предотвратява порочен кръг от повишено съпротивление на контакта и изострено нагряване на контакта.

◆ Въртящата се част на превключвателя е проектирана за работа без поддръжка. Въртящата се основа има запечатана структура, предотвратяваща навлизането на водна пара, прах и вредни газове. Това гарантира, че лагерите и греста на базата на молибденов дисулфид и литий винаги работят в добра среда, предотвратявайки ръжда, загуба на грес и изсъхване, като по този начин се гарантира, че работният въртящ момент на външния изолиращ превключвател за високо напрежение GW4 няма да се увеличи след продължителна работа. Използват се щифтове от неръждаема стомана, съответстващи на безмаслената самосмазваща се лагерна конструкция; стоманените компоненти са горещо поцинковани, което гарантира, че е гъвкав, лек, надежден и без ръжда.

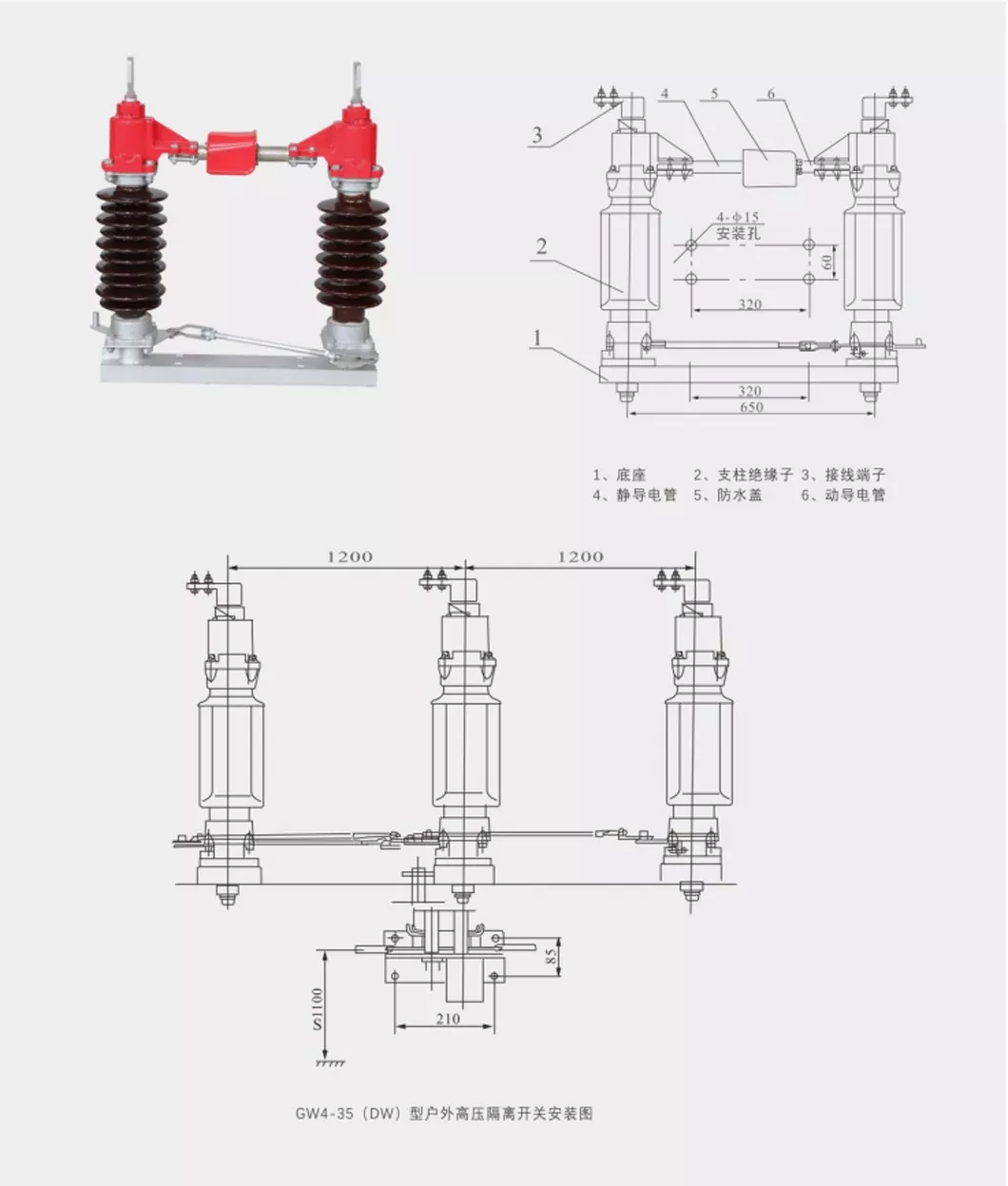

Форма и монтажни размери

Основни технически параметри
