Какво представлява токов инструментален трансформатор?

Тази задълбочена статия обяснява какво aТоков инструментален трансформаторе, как работи, защо има значение в електрическите системи, как се сравнява с други измервателни трансформатори, как да изберем един и често задавани въпроси - всичко това е подкрепено от авторитетни определения и индустриални стандарти. Токови измервателни трансформатори, обикновено наричанитокови трансформатори (CTs), позволяват точно измерване на тока, защита и контрол на електрически вериги с високо напрежение чрез мащабиране на токовете до по-безопасни стандартни стойности за инструменти и релета.

Съдържание

1. Какво представлява токов инструментален трансформатор?
2. Как работи токовият трансформатор?
3. Защо да използвате токов инструментален трансформатор?
4. Какви видове токови инструментални трансформатори има?
5. Как да изберем правилния токов инструментален трансформатор?
6. Какви са общите приложения?
7. Често задавани въпроси (FAQ)

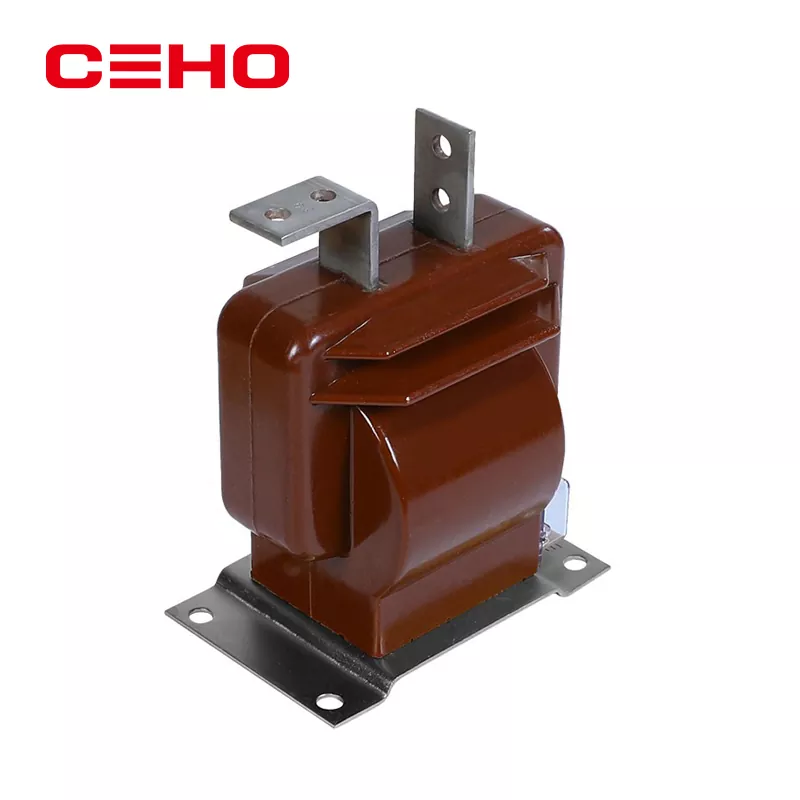

Какво представлява токов инструментален трансформатор?

A Токов инструментален трансформатор(известен също като aТоков трансформаторили CT) е специфичен типинструментален трансформаторпредназначени за мащабиране на много високи променливи токове (AC) от енергийни системи в пропорционален, по-нисък ток, който може безопасно да бъде свързан към измервателни уреди, защитни релета и контролни устройства.

Определящата роля на CT е да позволи безопасно и точно отчитане на ток във вериги, където директното измерване би било опасно или непрактично поради висок ток и високо напрежение.

Как работи токовият трансформатор?

Принципът на работа на токов трансформатор се основава на магнитна индукция: когато променливият ток протича през първичния проводник, той създава магнитно поле. Този магнитен поток индуцира пропорционален ток във вторичната намотка на CT чрез електромагнитна индукция.

• Първична намотка:обикновено едно завъртане (често самият проводник).
• Вторична намотка:много навивки от фин проводник за производство на намален ток.
• Магнитно ядро:материал с висока пропускливост за ефективно насочване на потока.

Резултатът е вторичен ток, който е фиксирано съотношение на първичния ток (напр. 1000:5 CT ще изведе 5 A, когато първичният ток е 1000 A), което позволява на измервателните устройства да работят безопасно и с висока точност.

Защо да използвате токов инструментален трансформатор?

Токовите трансформатори са от съществено значение за съвременните електрически системи поради няколко причини:

1. Безопасност:Те изолират устройства и персонал от опасни първични вериги с високо напрежение.
2. Точност:Те осигуряват стандартизирани нива на ток за точно измерване и наблюдение на натоварването.
3. Защитна функция:Те работят с релета и защити за откриване на повреди и задействане на прекъсвачи.

Без трансформаторни токове измерването или защитата на мрежи с висок ток с конвенционални инструменти би било опасно, неточно или и двете.

Какви видове токови инструментални трансформатори има?

Токовите трансформатори се предлагат в няколко форми в зависимост от инсталацията и приложението:

• КТ тип бар:Първичният проводник преминава през сърцевина с много вторични навивки.
• Пръстенови (тороидални) КТ:Пръстеновидно ядро ​​с проводник, прекаран през него; идеален за измерване на модернизация.
• CT на прозореца:Проектиран така, че първичният проводник може лесно да бъде прокаран през него.
• Разделени ядра CT:Тип CT със скоба за удобен монтаж без разкачване.

Всеки тип поддържа различни нужди за инсталиране и изисквания за точност. Подстанциите с високо напрежение често използват стабилни типове пръти или прозорци, докато сценариите за поддръжка или модернизация могат да използват формати с разделено ядро.

Как да изберем правилния токов инструментален трансформатор?

Изборът на правилния CT зависи от:

1. Основен ток:Трябва да съответства на максималния очакван ток на натоварване.
2. Вторичен стандартен изход:Обикновено 5 A или 1 A.
3. Клас на точност:Прецизност, необходима за измерване срещу защитни функции.
4. Оценки за температура и среда:За условията на монтаж.

Какви са общите приложения?

CT се използват в много области на електротехниката:

• Измерване: измервайте тока за фактуриране и изчисляване на натоварването.
• Защита: открива свръхток или състояния на повреда и инициира изключването на прекъсвача.
• Системи за управление: подавайте данни в реално време към SCADA или системи за автоматизация.

Често задавани въпроси (FAQ)

Какво означава „измервателен трансформатор“?
Измервателният трансформатор е устройство, което мащабира системни количества с висока мощност (ток или напрежение) до стандартизирани нива за измерване и защита, без да натоварва или смущава първичната верига.

Как се различава токовият трансформатор от силовия?
Токовият трансформатор се фокусира върху прецизно мащабиране за измерване и безопасност, докато силовият трансформатор се фокусира върху преноса на мощност между нивата на напрежение с минимални загуби.

Защо CT никога не трябва да работи с отворен вторичен кръг?
Оставянето на отворен вторичен CT може да причини опасно високи напрежения, тъй като трансформаторът се опитва да поддържа ток, рискувайки разрушаване на изолацията и опасности за безопасността.

Какъв е стандартният вторичен ток?
Стандартните вторични изходи на CT обикновено са 1 A или 5 A, за да отговарят на общите изисквания за вход на инструмент и реле.

Могат ли токови трансформатори да се използват за измерване на постоянен ток?
Стандартните трансформаторни токове работят на AC магнитна индукция и не са подходящи за DC; вместо това се използват специални сензори (напр. ефект на Хол).
