JDZ еднофазен трансформатор на напрежение от епоксидна смола

Технологията за отливане на епоксидна смола революционизира дизайна на JDZ еднофазни трансформатори на напрежение, отлети с епоксидна смола, като им дава превъзходна изолация, механична якост и устойчивост на околната среда. Той е особено известен със своята надеждност и точност при еднофазни приложения. Компактният му дизайн без нужда от поддръжка го прави подходящ за вътрешни и външни инсталации в различни индустрии.

От електроцентрали до промишлени съоръжения и търговски сгради, нашите напреженови трансформатори са незаменими инструменти за управление на енергията и защита на системата. Способността им да поддържат точност при различни условия на работа ги прави предпочитан избор за инженери и техници на системи със средно напрежение.

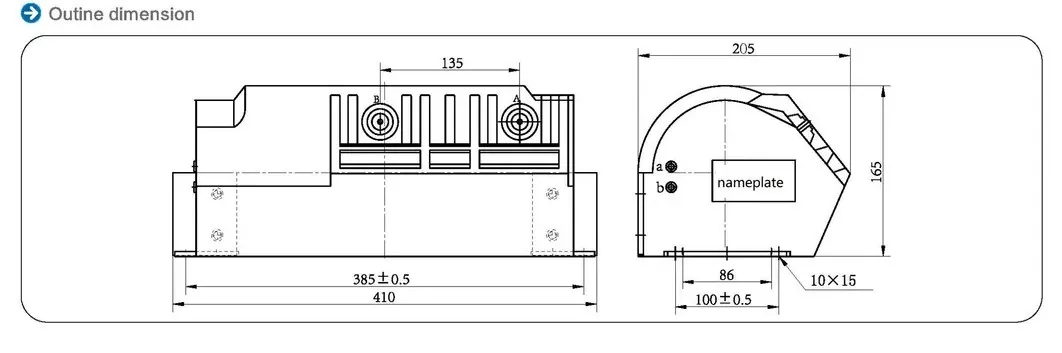

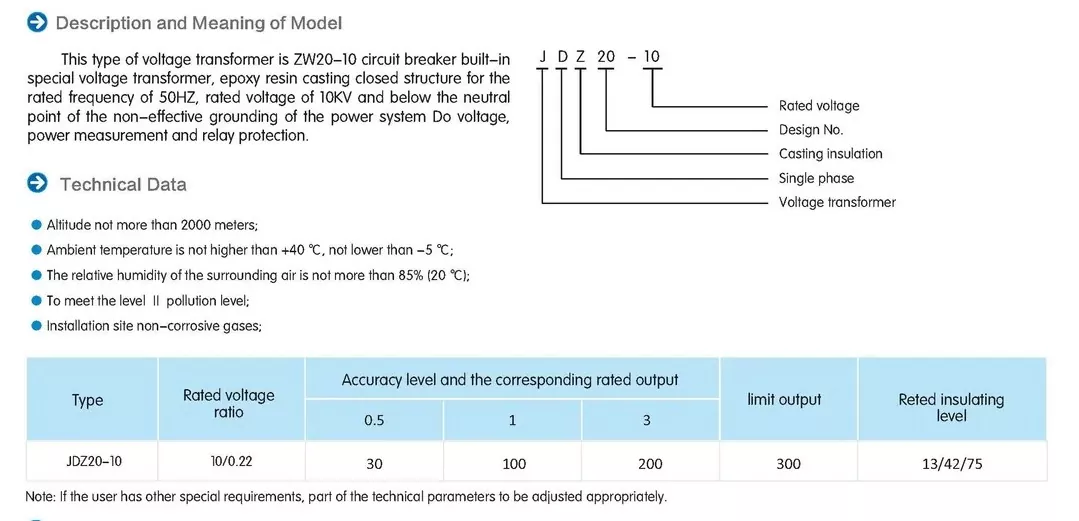

Спецификация

Какво е JDZ еднофазен трансформатор на напрежение от епоксидна смола?

JDZ еднофазен трансформатор на напрежение от епоксидна смола е прецизен инструментален трансформатор, специално проектиран за измерване на напрежение и защита в електрически енергийни системи. Това устройство работи на принципа на електромагнитната индукция, за да преобразува високи първични напрежения в стандартизирани ниски вторични напрежения, обикновено 110V или 100/√3V, подходящи за свързване към измервателни инструменти, защитни релета и контролно оборудване.

Конструкцията на сърцевината на трансформатора се отличава с висококачествени ламинации от силициева стомана, навити с прецизни медни намотки, всички капсуловани в специално формулирана епоксидна смола. Този процес на леене създава монолитна структура, която осигурява изключителна диелектрична якост, като същевременно елиминира въздушните джобове, които биха могли да доведат до частични разряди. Обозначението JDZ се отнася до неговата еднофазна конфигурация, като "J" означава трансформатор на напрежение, "D" представлява еднофазен, а "Z" означава технология за отливане на епоксидна смола.

Ключовите оперативни характеристики включват дефиниран клас на точност (обикновено 0,2, 0,5 или 1,0), определени рейтинги на топлинна ефективност и съответствие с международни стандарти като IEC 60044-2. Устройството поддържа линейни съотношения на трансформация в своя проектиран диапазон на напрежение, осигурявайки прецизност на измерването дори по време на колебания в системата. Неговият дизайн включва бариери и оптимизиране на пътя на пълзене, за да се предотврати проследяването на повърхността, особено важно във влажна или замърсена среда.

JDZ еднофазна епоксидна смола Cast Voltage Transformer капсулиране изпълнява множество критични функции: осигурява механична защита на намотките, създава влагоустойчива бариера и разпределя електрическите напрежения равномерно в цялата структура. Това води до трансформатор с превъзходна способност за устойчивост на късо съединение и устойчивост на фактори на околната среда в сравнение с конвенционалните маслени или сухи конструкции.

Ключови характеристики

Еднофазният трансформатор на напрежение от епоксидна смола JDZ включва няколко отличителни характеристики, които го отличават от конвенционалните трансформатори на напрежение. Дизайнът му се фокусира върху надеждността, точността и дългосрочната работа в взискателни електрически среди.

Системата за капсулиране с епоксидна смола представлява най-значимият технологичен напредък на трансформатора. Това специално формулирано съединение осигурява изключителни диелектрични свойства с типична диелектрична якост над 20kV/mm. Процесът на леене осигурява пълно потапяне на всички активни компоненти, създавайки изолационна система без кухини, която предотвратява активността на частичен разряд дори при продължителна работа при номинално напрежение. Формулата на смолата включва UV стабилизатори за външни приложения, поддържайки целостта на изолацията въпреки продължителното излагане на слънчева светлина.

Механичната здравина е друга отличителна черта на дизайна на JDZ. Епоксидната смола образува твърд, удароустойчив корпус, който предпазва вътрешните компоненти от вибрации, механично напрежение и случаен удар. Тази конструкция елиминира необходимостта от външни защитни кутии в много приложения, намалявайки общата площ на инсталацията. Присъщите на материала свойства за забавяне на горенето отговарят на строгите изисквания за пожарна безопасност, без да се изискват допълнителни огнеупорни покрития.

Електрическите характеристики включват ниски магнитни загуби, дължащи се на висококачествени силициеви стоманени сърцевини и прецизно навити медни намотки. Трансформаторът демонстрира отлични характеристики на честотната характеристика, поддържайки точност в широк честотен диапазон от 15Hz до 100Hz. Термичните му характеристики осигуряват стабилна работа в температурни диапазони от -40°C до +70°C, като температурните коефициенти са внимателно компенсирани в дизайна, за да се поддържа точността на измерването.

Трансформаторът включва усъвършенствани техники за градиране на полето в своя дизайн на терминала, използвайки вградени електроди и контури за облекчаване на напрежението за управление на разпределението на електрическото поле. Това предотвратява коронния разряд в точки с високо напрежение и подобрява дългосрочната надеждност. Всички живи части остават напълно капсуловани, елиминирайки откритите високоволтови връзки и значително подобрявайки безопасността при работа.

Приложения

Еднофазният трансформатор на напрежение от епоксидна смола на JDZ намира широко приложение в множество сектори на електроенергийната промишленост поради гъвкавите си работни характеристики и здрава конструкция.

В съоръженията за производство на електроенергия тези трансформатори играят критична роля в измерването на мощността на генератора, синхронизирането на мрежата и системите за защита. Те осигуряват точни сигнали за напрежение за системи за управление на турбините, оборудване за възбуждане и устройства за коригиране на фактора на мощността. Техният компактен дизайн позволява монтаж в отделения с ограничено пространство в близост до генератори или повишаващи трансформатори.

Преносните и разпределителните мрежи използват JDZ трансформатори за измерване на приходите в подстанции, точки за наблюдение на фидери и места за взаимно свързване на разпределено производство. Те позволяват прецизно измерване на напрежението за SCADA системи, алгоритми за откриване на грешки и оборудване за автоматично регулиране на напрежението. Конструкцията от епоксидна смола се оказва особено ценна в подземни разпределителни системи, където устойчивостта на влага е от първостепенно значение.

Индустриалните предприятия използват тези трансформатори за системи за контрол на процеси, мониторинг на качеството на електроенергията и защита на оборудването. Тежки индустрии като стоманодобивни заводи, топилни заводи за алуминий и химически заводи се възползват от устойчивостта на вибрации на JDZ и имунитета към проводящи прахови среди. Трансформаторите се интегрират безпроблемно с кондензаторни банки за корекция на фактора на мощността и хармонични филтърни банки за подобряване на качеството на захранването.

Електрическите системи на търговските сгради включват JDZ трансформатори за основно измерване на услугата, измерване на наематели и наблюдение на системата за аварийно захранване. Техните огнезащитни свойства ги правят подходящи за монтаж в електрически помещения без допълнителни противопожарни мерки. Центровете за данни ценят особено тяхната точност и надеждност за мониторинг на потреблението на енергия и контрол на UPS системата.

Инсталациите за възобновяема енергия, включително слънчеви ферми и вятърни електроцентрали, използват тези трансформатори за измерване и защита на взаимното свързване на мрежата. Тяхната широка температурна поносимост позволява монтаж на открито при различни климатични условия, докато устойчивостта им на солени пръски ги прави подходящи за крайбрежни вятърни паркове.

Предимства от използването на епоксидна смола в трансформатори на напрежение

Използването на епоксидна смола в еднофазни трансформатори на напрежение на JDZ предоставя многобройни технически и оперативни предимства пред традиционните методи за изолация, което го утвърждава като предпочитан избор за съвременни електрически приложения.

Превъзходните диелектрични свойства на епоксидната смола осигуряват изключителна изолационна производителност, с диелектрична якост обикновено 5-10 пъти по-голяма от конвенционалните изолационни материали. Това позволява по-компактен дизайн на трансформатора, без да се компрометират изискванията за електрическо разстояние. Хомогенният характер на лятата смола елиминира интерфейсите между различни изолационни материали, предотвратявайки диелектрични слаби точки, които биха могли да доведат до преждевременна повреда.

Устойчивостта на влага на епоксидната смола представлява значително подобрение в сравнение с хартиено-маслени или лакирани изолационни системи. За разлика от материалите на основата на целулоза, които абсорбират влагата с времето, епоксидът образува непропусклива бариера, която поддържа постоянно изолационно съпротивление през целия експлоатационен живот на трансформатора. Тази характеристика се оказва безценна във влажна среда или приложения, подложени на периодична кондензация.

Механичната стабилност е друго ключово предимство, като втвърдената смола образува твърда матрица, която обездвижва всички вътрешни компоненти. Това предотвратява движението на намотките по време на събития на късо съединение, често срещан режим на повреда в конвенционалните конструкции. Капсулирането също така предпазва от прах, химикали и корозивни атмосфери, които биха могли да разрушат други изолационни системи.

Предимствата на топлинната производителност включват по-добро разсейване на топлината в сравнение с пълните с масло единици и превъзходна толерантност към термични цикли в сравнение със сухите конструкции. Коефициентът на термично разширение на епоксидната смола може да бъде конструиран така, че да съответства на този на вградените проводници, минимизирайки топлинния стрес по време на промени в натоварването. Това води до подобрена дългосрочна стабилност на електрическите параметри.

От гледна точка на поддръжката, еднофазният трансформатор на напрежение от епоксидна смола на JDZ на практика не изисква рутинна поддръжка, елиминирайки необходимостта от периодично тестване на масло, процедури за изсушаване или измервания на изолационното съпротивление. Запечатаната конструкция предотвратява навлизането на замърсяване и поддържа постоянни работни характеристики в продължение на десетилетия на експлоатация.

Ползите за околната среда включват липсата на запалимо изолационно масло, намаляване на опасностите от пожар и елиминиране на потенциални рискове от замърсяване на почвата. Съвременните епоксидни състави отговарят на строгите екологични разпоредби по отношение на съдържанието на летливи органични съединения и опасни вещества.
