JDZW Външен еднофазен трансформатор на напрежение от епоксидна смола

Външният монофазен епоксиден лят трансформатор на напрежение от JDZW на Ceho има следните характеристики: Епоксидната смола е изцяло вакуумно отлята: без мехурчета, устойчива на UV лъчи, против стареене и с нисък локален разряд. Подходящ е за тежки среди като голяма надморска височина, висока влажност и силно замърсяване. Еднофазната структура поддържа методи за окабеляване фаза-земя (Un/√3) или фаза-фаза (Un) и е подходяща за въздушни линии, превключватели, монтирани на стълбове, рингови главни модули и други сценарии.

Високо прецизно измерване: Точността на метрологичната степен може да достигне 0,2 степен, а степента на защита е 3P или 6P, отговаряйки на двойните изисквания за измерване на електрическа енергия и релейна защита.

Вградени предпазители за високо напрежение (за някои модели): като JDZW-10R, той е оборудван с A и B предпазители с двоен край, ефективно предотвратяващи разширяването на вътрешните повреди.

Стандартна съвместимост: Външен еднофазен трансформатор на напрежение от епоксидна смола JDZW отговаря на международни стандарти като IEC 61869-3, IEEE C57.13 и GB20840 и поддържа приложения за глобални проекти

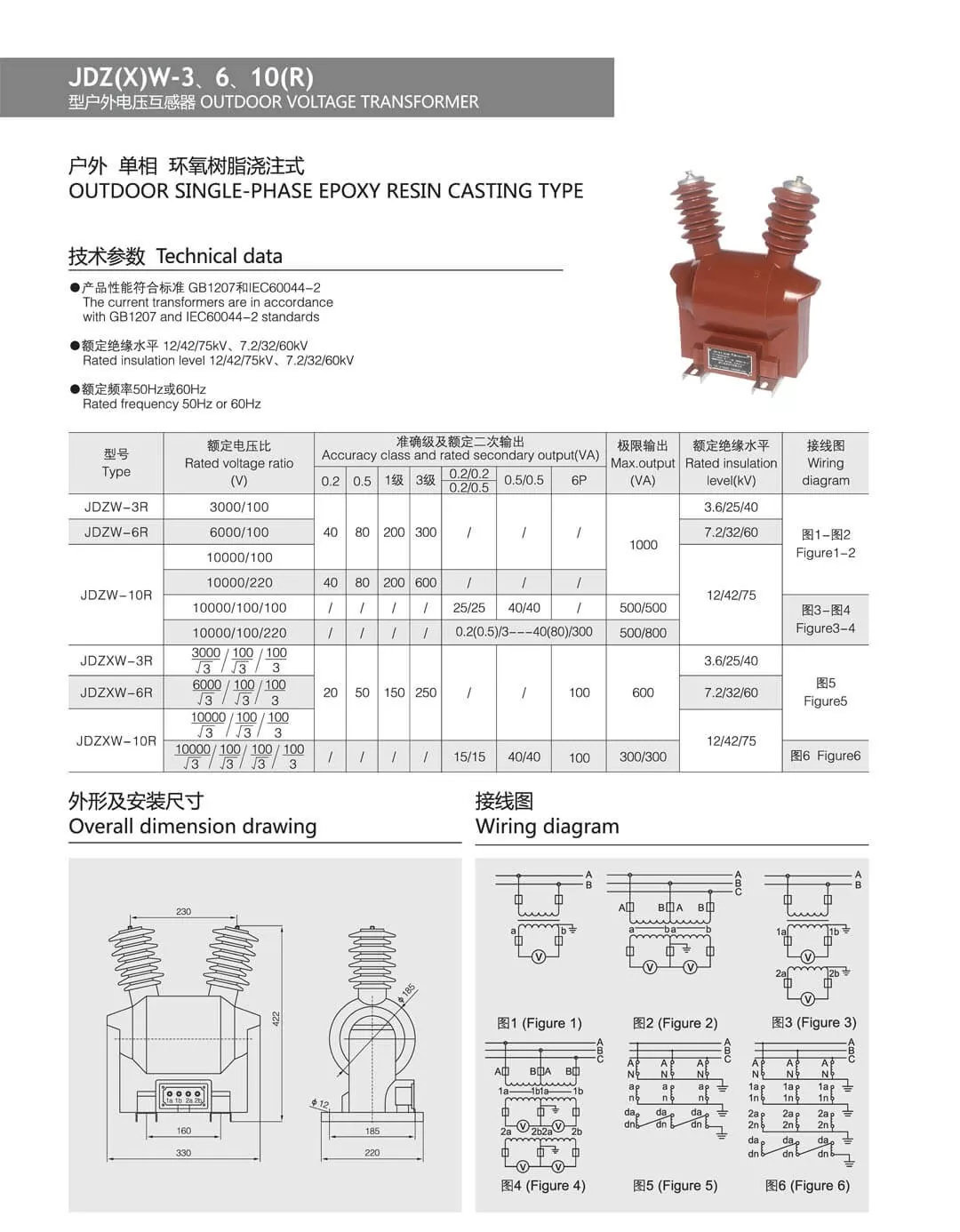

ТЕХНИЧЕСКИ ДАННИ

● Трансформаторът е в съответствие със стандартите GB1207-2006, IEC60044-2:2003

● Трифазен

● Номинален вторичен ток 5A или 1A

● Околна температура  -5℃ ～ +50℃

11. Номиналната мощност и нейният относителен клас на точност са само една опция.

2. Ако потребителските данни надхвърлят горния диапазон, може да се наложи да проведем конкретни преговори.

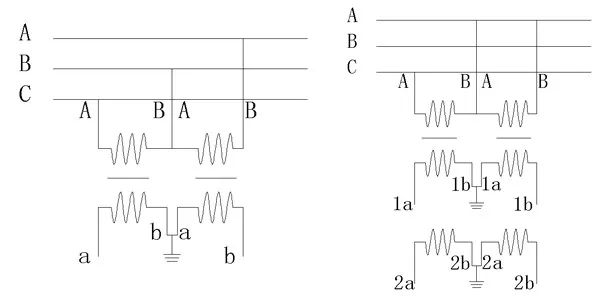

Електрическа схема

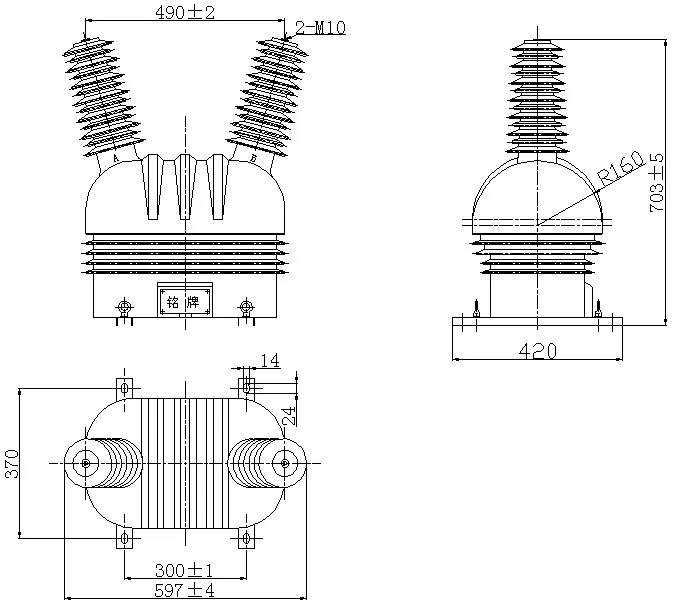

Габаритни размери
