Какъв е техническият анализ на кутийните подстанции в Европа, Съединените щати и Китай?

От гледна точка на електроинженерите, европейските, американските и китайските (в китайски стил) контейнерни подстанции представляват три различни технически подхода, базирани на различни мрежови стандарти, географска среда и пазарни изисквания. Основните разлики се крият в четири ключови измерения: структурна интеграция, защитни конфигурации, дизайн за управление на топлината и системи за стандартизация. Тези разлики пораждат различни сценарии на приложение и еволюционни траектории.

Подстанциите в американски стил дават приоритет на компактността и рентабилността, за да позволят широко разпространено внедряване; Европейските подстанции, от друга страна, подчертават усъвършенстваните екологични показатели и естетически привлекателния интегриран дизайн; като има предвид, че китайските подстанции често приемат прагматични хибридни решения, които балансират разликите между двете по отношение на интеграция, цена и дизайн. Тези разлики оказват дълбоко влияние върху мащаба, структурния състав, вътрешния дизайн, конфигурацията на ключовото оборудване, характеристиките за безопасност, методите за инсталиране и поддръжка и в крайна сметка пригодността на подстанциите за конкретни приложения.

Следното предоставя задълбочен анализ от три гледни точки: технически подробности, сценарии за приложение и бъдещи тенденции.

I. Задълбочено сравнение на основните технически подробности за три основни типаПодстанции тип кутия

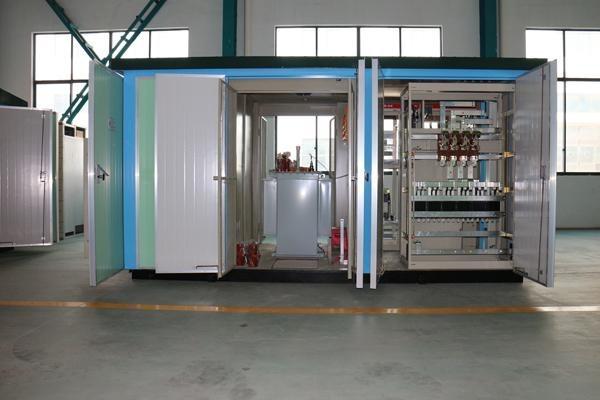

1. ЕвропейскиПодстанции тип кутия (в европейски стилПодстанции тип кутия, стандарти на ЕС/IEC)

Дефиниция на ядрото: Съвместими със стандартите IEC 62271-202 и IEC 61330, тези подстанции разполагат с независима модулна структура с три отделения и представляват глобално доминиращата форма на “Подстанции тип кутия.”

(1) Структура и оформление

· Три напълно независими отделения: Отделението за високо напрежение, отделението за трансформатор и отделението за ниско напрежение са напълно разделени от метални прегради, образувайки „目” или „品” оформление на формата.

· Обшивка и защита: Двуслойни стоманени плочи с полиуретанов изолационен слой; степен на защита IP54–IP55; силни прахоустойчиви, водоустойчиви и антикондензационни възможности.

· Изисквания към основата: Изисква стандартен кабелен канал, независима основа и запазен проход за достъп за поддръжка (≥800 mm).

(2) Конфигурация на основния компонент

· Страна с високо напрежение: Стандартната конфигурация включва SF6 пръстеновидни главни модули или разпределителна апаратура с въздушна изолация, интегрирана с превключватели за прекъсване на товара, изолиращи превключватели, заземителни превключватели и отводители за пренапрежение, включващи блокировки с пет предпазни блокировки.

· Трансформатор: Основно сухи трансформатори от серията SCB (изляти от епоксидна смола), с капацитет от 50kVA до 2500kVA; принудително въздушно охлаждане (контрол на температурата + аксиални вентилатори).

· Страна с ниско напрежение: Изтегляща се комутационна апаратура, включително рамкови прекъсвачи, интелигентна кондензаторна компенсация, интелигентни измервателни уреди и модули за защита от пренапрежение, предлагащи изключителна мащабируемост.

· Система за защита: Страната с високо напрежение предлага опционална защита „превключвател на товара + предпазител“ или защита на прекъсвача (свръхток, мигновена защита, защита от претоварване и заземяване); страната с ниско напрежение разполага с цялостна защита на разпределението.

(3) Основни технически характеристики

· Безопасност: независими отделения с възможност за изолиране на силна дъгова повреда (номинал на издръжливост на вътрешна дъга от 20kA/0,5s).

· Ремонтоспособност: Всеки модул може да бъде изключен независимо за поддръжка; поддръжката от страна на ниско напрежение може да се извърши без прекъсване на захранването.

· Загуби и енергийна ефективност: Сухите трансформатори са огнеустойчиви, без течове и ниско ниво на шум, но техните загуби на празен ход са малко по-високи от тези на напълнените с масло трансформатори.

· Размер: Най-големият обем за същия капацитет, приблизително 1,5 до 3 пъти по-голям от устройствата в американски стил.

2. Американски стилПодстанция тип кутия (в американски стилПодстанция тип кутия, стандарти IEEE/ANSI)

Дефиниция на ядрото: Съответства на стандартите IEEE C57.12.25 и ANSI C84.1; разполага със силно интегрирана обща структура на корпуса, известна също като „комбиниран трансформатор (ZGS)“.

(1) Структура и оформление

· Интегриран общ резервоар: Няма отделно отделение за високо напрежение; превключвателят за високо напрежение, предпазителите, стъпалният превключвател и сърцевината на трансформатора са потопени в един и същ резервоар за масло.

· Дизайн без масло: разполага с напълно запечатана структура „масло + въздушна междина“, като резервоарът и радиаторът са директно изложени за разсейване на топлината.

· Корпус и защита: Еднослойна стоманена плоча, степен на защита IP34D–IP44, подчертаваща защитата срещу прах и твърди чужди тела.

· Изисквания към основата: проста основа на платформа; не е необходим кабелен канал; директни кабелни щепселни връзки.

(2) Конфигурация на основния компонент

· Страна с високо напрежение: щепсел тип коляно + щепсел предпазител + превключвател на товара; напълно изолиран, напълно екраниран и безопасен при допир, опростен до краен предел.

· Трансформатор: Напълно запечатан маслен трансформатор, мощност 315 kVA–1600 kVA; трансформаторното масло служи едновременно като изолираща и охлаждаща среда.

· Страна с ниско напрежение: Компактен автоматичен шкаф с лят корпус с опростена защитна конфигурация (претоварване, късо съединение, ниско напрежение).

· Система за защита: Предпазители за високо напрежение предпазват от вътрешни повреди на трансформатора; прекъсвачи с лят корпус за ниско напрежение защитават линията; няма устройства за релейна защита.

(3) Основни технически характеристики

· Компактност: Минимален обем, с отпечатък от 1/4 до 1/3 от този на устройствата в европейски стил и 15% до 20% по-ниска цена.

·Можност за инсталиране: “Plug-and-play”; времето за инсталиране е само една трета от това на модулите в европейски стил.

·Разсейване на топлината: Охлаждане на открито; висок капацитет на претоварване (позволява 2x претоварване за 2 часа).

Ограничения: Поддръжката изисква пълно спиране на захранването; високоволтовите компоненти са потопени в масло, което прави ремонтите след повреда сложни и податливи на течове.

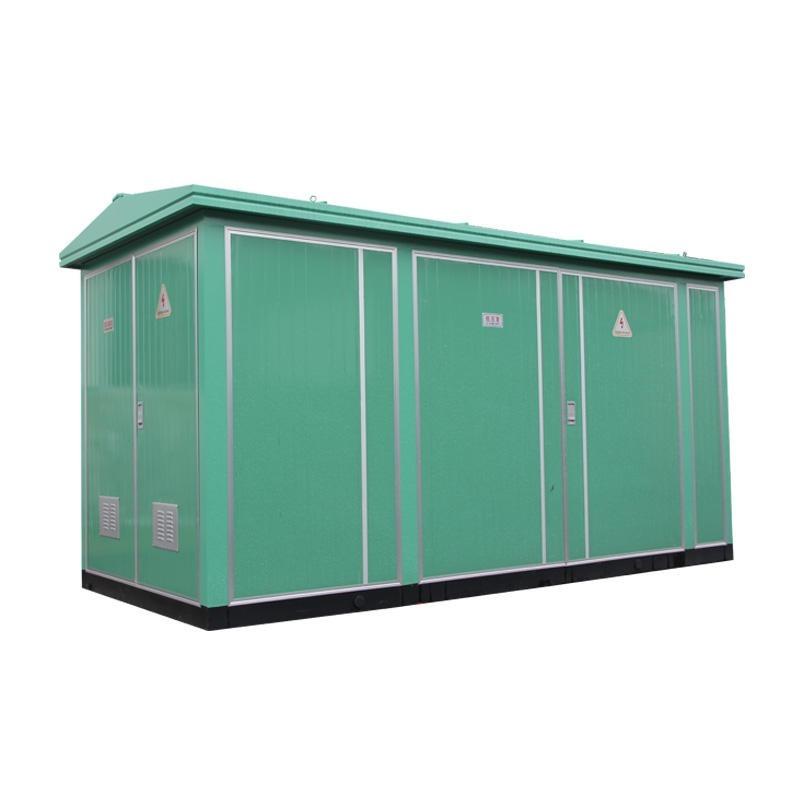

3. китайскиПодстанции тип кутия (Китайски стил / Хуаши стилПодстанции тип кутия, GB стандарт)

Основна дефиниция: Комбинирайки европейска модулност с американска компактност, тези подстанции отговарят на GB/T 17467-2020 (високо напрежение/ниско напрежениеПодстанции тип кутия) и разполагат с локализирана, модифицирана структура с три отделения.

(1) Структура и оформление

· Три независими, но компактни отделения: Отделенията за високо напрежение, трансформатор и ниско напрежение са отделни, но имат намалени размери (попадащи между европейските и американските стандарти).

· Оптимизирано оформление: Основно „目”-образно, едноредово надлъжно оформление (съвместимо с изискванията за електромагнитна съвместимост на IEEE), адаптирано към китайските стандарти за инсталиране на електрическата мрежа.

· Корпус и защита: Двуслойна стоманена плоча, IP44–IP54, повишена устойчивост на корозия, сеизмична устойчивост (проектирана за сеизмичен интензитет IX) и устойчивост на висока температура (-25°C до +40°C).

(2) Конфигурация на основния компонент (Подобрена локализация)

· Страна с високо напрежение: Стандартната конфигурация включва местно произведени главни блокове с въздушна изолация/SF6 пръстен, съвместими както с европейски решения за прекъсвачи, така и с американски решения за колянов щепсел.

· Трансформатори: Избор на сух или маслен модел (SCB14/S15, клас 1 енергийна ефективност); подобрена способност за устойчивост на късо съединение (10 kV/25 kA/3 s, надвишаваща IEC стандарта от 20 kA/2 s).

· Страна с ниско напрежение: Интегрирано интелигентно разпределение на мощността, автоматична компенсация на реактивната мощност, смекчаване на хармониците и дистанционно наблюдение, пригодени да отговарят на изискванията за автоматизация на разпределителната мрежа на Китай.

· Система за защита: Двойна резервна защита, с предпазители за високо напрежение + прекъсвачи като резервна защита; оборудвани с неелектрически защитни функции като прегряване, газ и освобождаване на налягането.

(3) Основни технически характеристики

· Адаптивност: Напълно съвместим с 10kV/20kV разпределителни мрежи на Китай, нива на късо съединение и конфигурации за заземяване.

· Ефективност на разходите: По-ниска цена от европейския дизайн, по-висока надеждност от американския дизайн.

· Интелигентност: Стандартно наблюдение на IoT (телеметрия, дистанционно управление и дистанционно управление), поддържа протокола IEC 61850.

Сравнение на техническите параметри на три големи подстанции тип кутия

II. Прецизно съвпадение на сценариите за приложение (Критерии за подбор за електроинженери)

1. Сценарии за кандидатстване за европейски стилПодстанции тип кутия

Основни критерии за избор: Висока надеждност, висока безопасност, силна мащабируемост и екологична устойчивост като приоритет

· Градски центрове / Забележителни сгради: Търговски комплекси, супер високи сгради, CBD (пожарна безопасност, нисък шум, интегриране на ландшафта).

· Индустриални/високонадеждни товари: центрове за данни, прецизно производство, железопътен транспорт, болници (непрекъсваемо захранване, поддръжка без прекъсване на захранването).

· Интегриране на мрежата за възобновяема енергия: Вятърна енергия / фотоволтаични подстанции (намаляване на хармониците, компенсация на реактивната мощност, интелигентен мониторинг).

· Екологично чувствителни зони: Училища, жилищни райони, живописни места (без изтичане на масло, суха изолация).

2. Сценарии за кандидатстване за САЩПодстанции тип кутия

Основни критерии за избор: ниска цена, бързо разгръщане, изключително ограничено пространство

· Електрическа мрежа на Северна Америка: Местни разпределителни мрежи в САЩ и Канада (съответствие със стандартите).

· Обновяване на по-стари жилищни райони: крайни точки на градската мрежа с ограничено пространство и кратки строителни цикли.

· Временно/аварийно захранване: Строителни обекти, търговски изложения, помощ при бедствия (plug-and-play, преместваеми).

· Селски/крайградски мрежи: Зони с ниска плътност на натоварване, големи радиуси на захранване и ограничени възможности за експлоатация и поддръжка.

3. Сценарии за приложение за китайскиПодстанции тип кутия

Основни критерии за избор: Съвместимост с китайската електрическа мрежа, висока рентабилност и интелигентна експлоатация и поддръжка

· Градски и селски разпределителни мрежи в Китай: Нови жилищни общности, индустриални паркове и общински обществени съоръжения (10kV стандарт, съвпадение на нивото на късо съединение).

· Надстройки за автоматизация на разпределителната мрежа: Пълно покритие на „Три дистанционни“ (дистанционно измерване, дистанционно сигнализиране, дистанционно управление), интелигентни мрежови възли.

· „Нова инфраструктура“: 5G базови станции, клъстери от станции за зареждане, електроцентрали за съхранение на енергия (интегрирани интерфейси източник-мрежа-товар-съхранение).

· Експорт/Един пояс, един път: Адаптиран за пазари в Югоизточна Азия, Близкия изток, Африка и други региони със смесени IEC и GB стандарти.

III. Бъдещи тенденции на развитие (еволюционни посоки на трите основни технологични пътя)

1. Глобални общи тенденции (Надстройки, споделени и от трите пътя)

(1) Ниско въглеродно съдържание и висока енергийна ефективност

· Задължителни надстройки за енергийна ефективност: От 2026 г. стандартите за енергийна ефективност Tier 1 ще бъдат задължителни на основните световни пазари (намаляване на загубите на празен ход с 40%).

· Екологични изолационни заместители: Нулева употреба на SF6 (заменен със сух въздух, N₂ и екологични газове); минерално масло, заменено с естествено естерно растително масло.

· Широко разпространено приемане на аморфни сплави: загуби на празен ход са 70%–80% по-ниски от традиционните материали; нивото на проникване в държавната мрежа да достигне 50% до 2030 г.

(2) Висок интелект (AIoT)

·Edge Computing + Digital Twins: Мониторинг на състоянието в реално време, прогнозиране на грешки (точност >95%), дистанционна диагностика и автоматизирано генериране на O&M отчети.

· Пълно съответствие с IEC 61850: Plug-and-play функционалност, подобрена оперативна съвместимост и безпроблемна интеграция с интелигентни системи за диспечер на мрежата.

· 5G + IoT: Дистанционно управление, откриване на дъга, предупреждения за прегряване, анализ на консумацията на енергия; безпилотната работа става стандартна.

(3) Интегриране и предварително производство

· „Интеграция с много отделения“: Сглобяеми модули, интегриращи подстанция, съхранение на енергия, фотоволтаични и зарядни станции, намалявайки отпечатъка с допълнителни 30%.

·Модулен дизайн на градивни блокове: Стандартизираните модули, фабричното предварително сглобяване и нулевото окабеляване на място намаляват времето за инсталиране до един ден.

2. Диференцирана еволюция на три основни продуктови линии

(1) Европейска комутационна апаратура: върховна безопасност + зелено без въглерод

· Подобрена защита от вътрешна дъга (изгасване на дъгата ≤0,1 s), взривоустойчивост и класове за устойчивост на огън.

· Цялата серия е без масло, напълно сух тип и е изработена от рециклируеми материали, в съответствие с разпоредбите на ЕС за „въглеродна неутралност“.

· Фокусира се върху 40,5kV високоволтови приложения с голям капацитет и сценарии за интелигентна микромрежова главна станция.

(2) САЩТип кутияПодстанции: Минималистична интеграция + ниска цена

· Допълнителна миниатюризация и намаляване на теглото, пригодени за разпределени фотоволтаични и жилищни системи за съхранение на енергия в Северна Америка.

· Използва IoT за опростено наблюдение, наблягайки на евтин O&M модел, базиран на „отказ при замяна“.

· Фокусира се върху слабо структурирани пазари на разпределителни мрежи в Северна Америка, Латинска Америка и Австралия.

(3) китайски Тип кутия Подстанции: Универсална адаптивност + Интелигентна интеграция

· Съвместимост с двоен стандарт (IEC+GB), с подобрена адаптивност към екстремни среди (силен студ, висока влажност, голяма надморска височина).

· Интегрирано производство, мрежа, натоварване и съхранение: Дълбока интеграция на инвертори за съхранение на енергия (PCS) и системи за управление на енергията (EMS).

· Предсказуема поддръжка, задвижвана от AI: Упълномощена от местни алгоритми, MTBF се увеличи до над 100 000 часа.

· Начело с двойни пробиви на глобалния пазар от среден до нисък клас

IV. Резюме: Фундаментални разлики в техническите подходи

· Европейски: Безопасността на първо място, модулен и високо надежден, представляващ технически подход на „прецизно инженерство“.

· Американски: Предимство на разходите, интегрирано и бързо разгръщане, представляващо „икономично ориентиран“ технически подход.

· Китайски подход: Адаптивността на първо място, локализацията и интелигентността, представляващи „балансирания“ технически подход.

През следващите 3 до 5 години тези три подхода ще се черпят един от друг и техните граници ще се размият: европейският подход ще стане по-компактен, американският по-интелигентен, а китайският по-интернационализиран, като в крайна сметка се сближава към единна техническа парадигма на „интелигентност, ниски въглеродни емисии, интеграция и стандартизация“.

ЧЗВ за европейски, американски и китайски кутийни подстанции

1. Какви са основните стандартни системи за трите типа кутийни подстанции?

· Европейски: IEC 62271, IEC 61330

· Американски: IEEE C57.12.25, ANSI

· Китайски: GB/T 17467-2020

2. Какви са основните структурни разлики?

· Европейски: Три напълно независими отделения, модулен дизайн

· Американски: Интегриран общ резервоар, споделен резервоар за масло за високо напрежение и трансформатор

· Китайски: Три независими отделения, компактно и оптимизирано оформление

3. Кой тип трансформатор се използва във всеки тип?

· Европейски: Основно сух трансформатор

· Американски: Само потопен в масло трансформатор

· Китайски: Сух тип или потопен в масло по избор

4. Кое има най-малък обем и отпечатък?

Американска боксова подстанция, само около 1/3 от европейския тип.

5. Кое има най-силната способност да издържа на късо съединение?

Китайска кутия подстанция, до 25kA/3s подобрено ниво.

6. Може ли да се извърши поддръжка без пълно прекъсване на захранването?

· Европейски и китайски: Да, независима поддръжка в отделения

· Американец: Не, необходимо е цялостно прекъсване на захранването

7. Кой тип има най-ниска цена?

Американска кутийна подстанция, 15%–20% по-ниска от европейския тип.

8. Какви са типичните сценарии за приложение?

· Европейски: градски центрове, центрове за данни, промишлени обекти с висока степен на безопасност

· Американски: Тясно пространство, бързо строителство, селско и временно захранване

· Китайски: Градски и селски разпределителни мрежи, нова инфраструктура, интелигентни мрежи

9. Каква е бъдещата тенденция на развитие?

Често: Висока ефективност, интелигентност, без SF6, интеграция

· Европейски: Изключителна безопасност, без въглерод, пълна серия от сух тип

· Американски: Миниатюризация, евтин режим на подмяна

· Китайски: IEC+GB съвместимост, интеграция източник-мрежа-зареждане-съхранение

10. Кое е най-подходящо за проекти за китайска електрическа мрежа?

Китайска кутийна подстанция, най-добре отговаряща на 10kV/20kV разпределителна мрежа, защита и интелигентни изисквания.
