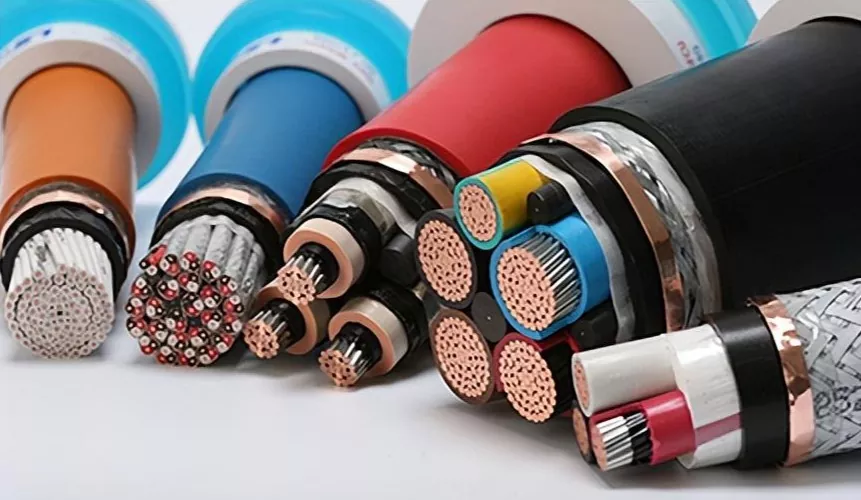

Захранващ кабел за ниско напрежение

Директни фабрично захранващи кабели за ниско напрежение на едро – 50% отстъпка при групови поръчки. Кабелите на Ceho включват кабел за UL тави с размери на захранване и кабели CSA Teck 90 (3 проводника със заземяване или 4 проводника със заземяване продукти), налични в различни опции за екраниране или броня. Без значение кой кабел изберете, ще изпитате изключителна надеждност и максимална производителност. Захранващите кабели за ниско напрежение са основни компоненти в съвременните електрически енергийни системи, предназначени за ефективно предаване на електричество през мрежи с ниско напрежение (LV), средно напрежение (MV) и високо напрежение (HV). Тези електрически кабели се отличават с отлична проводимост, здрава изолация и превъзходна устойчивост на топлина и атмосферни влияния, което ги прави подходящи за индустриални, търговски и инфраструктурни приложения. С модерни материали и прецизно инженерство, захранващите кабели осигуряват безопасно, стабилно и дълготрайно предаване на енергия в различни среди.

Модул за оразмеряване на кабели за ниско напрежение

Ясно е, че различните инсталационни среди изискват различни дизайни и материали на кабелите. Модулът за избор на Ceho може да изчисли размерите на кабелите за конкретни местоположения в мрежа въз основа на някой от следните стандарти:

● IEC 60364 5-52 Стандарт: Електрически инсталации за ниско напрежение – Част 5-52: Избор и монтаж на електрическо оборудване – Кабелни системи.

● Метод на NEC: NFPA-70-2011 Национален електрически кодекс.

Този модул е ​​подходящ за радиално балансирани трифазни/еднофазни системи. Изчислението поддържа проводникови материали от мед или алуминий и изолационни материали или типове кабели, отговарящи на съответните стандарти.

Изчисления

● Токопреносим капацитет – Като взема предвид метода на инсталиране на кабела, софтуерът определя размера на кабела въз основа на инсталирания токопреносим капацитет. Факторите, които трябва да се имат предвид при избора на захранващи кабели за ниско напрежение, включват, но не се ограничават до термичното съпротивление на почвата и температурата, както и групирането на вериги.

● Граници на спад на напрежението при нормални работни условия – Изчислени въз основа на стандартната формула за спад на напрежението. Софтуерът определя размера на кабела въз основа на посочените граници на падане на напрежението. Силовите кабели за ниско напрежение отчитат съпротивлението, реактивното съпротивление и дължината на кабела и предоставят данни за максимално допустимия спад на напрежението.

● Възможност за издръжливост на късо съединение (само за IEC стандарт) – Изчислява повишаването на температурата на късо съединение въз основа на максималния ток на повреда и продължителността на повредата. Тези параметри могат да бъдат определени или базирани на извършен анализ на късо съединение.

● Ако се извършват множество изчисления на едно и също устройство, ще бъдат определени оптималните размери и ще бъдат препоръчани конкретни кабели от библиотеката с кабели.

● Токът при пълно натоварване и факторът на мощността могат да се основават на извършен анализ на потока на мощността или дефинирани от потребителя.

Кабелна библиотека

Типът кабел е ключов фактор при избора на кабел. Софтуерът на Ceho включва цялостна кабелна библиотека, съдържаща едножилни, трижилни и трижилни кабели със заземяващ проводник. Всички данни за номинална и кабелна конфигурация са налични за изчисление.

8 стъпки за избор и оразмеряване на захранващ кабел за ниско напрежение

1. Определете изискванията за натоварване

Изчислете текущото потребление въз основа на мощността на оборудването, времето за работа и вида на натоварването (непрекъснато/прекъснато), за да сте сигурни, че кабелът може стабилно да носи товара за дълго време. ‌

2. Изберете типа кабел

Изберете изолационни материали (като омрежен полиетилен), проводящи материали (мед или алуминий) и структури (едножилни или многожилни) въз основа на сценариите на приложение (като атомни електроцентрали, промишлена или гражданска употреба). ‌

3. Изчислете токопреносимостта

Изчислете допустимия капацитет за носене на ток въз основа на площта на напречното сечение на кабела, температурата на околната среда и метода на полагане (като директно вкопаване, тръбопровод или над главата), за да сте сигурни, че не надвишава номиналната стойност. ‌

4. Помислете за защита от късо съединение

Проверете издръжливостта на късо съединение на кабела, за да сте сигурни, че може да издържи определен период от време при ток на повреда (като издръжливостта на късо съединение, изисквана от атомната електроцентрала AP1000). ‌

5. Оценете спада на напрежението

Изчислете спада на напрежението в мрежата и се уверете, че колебанията на напрежението в края са в рамките на допустимия диапазон (обикновено ≤5%), за да избегнете необичайна работа на оборудването. ‌

6. Икономически анализ

Сравнете първоначалната инвестиция (CAPEX) и оперативните разходи (OPEX) на кабели с различни напречни сечения и изберете решението с най-добра дългосрочна цена. ‌

7. Коригирайте факторите на околната среда

Коригирайте тоководещия капацитет на кабела: Използвайте го с намален капацитет в среда с висока температура и изберете устойчиви на атмосферни влияния материали на влажни или корозивни места. ‌

8. Спазвайте правилата за безопасност

Придържайте се към стандарти като UL или ETAP, за да гарантирате, че изборът на захранващ кабел за ниско напрежение отговаря на изискванията за предотвратяване на пожар, експлозия и безопасност на персонала (като защита от дъга).
