Захранващ кабел средно напрежение

Cceho е водещ производител и доставчик на захранващи кабели за средно напрежение – предлагащ OEM/ODM услуги с конкурентни фабрични цени! Номинален кабел 5kV-35kV се използва за разпределителни вериги в промишлени и търговски инсталации. Захранващият кабел със средно напрежение е подходящ за използване на мокри или сухи места, монтиран в канали, канали и на открито, във въздуха или директно заровен, както е разрешено от NEC. Температурата да не надвишава 105°C (MV105).

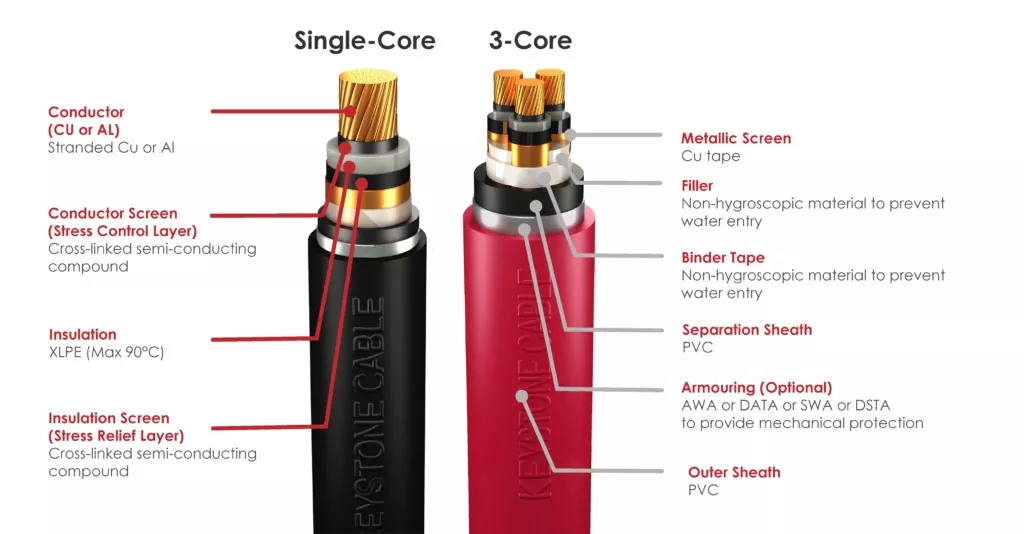

Изграждане на кабел за средно напрежение

Диригент

Има 2 вида проводници, които използваме за изграждането на нашите кабели за средно напрежение: медни и алуминиеви.

· Мед: Изработена от електролитна мед с чистота над 99,95%.

· Алуминий: Изтеглен от алуминиеви блокове с минимална чистота 99,70%.

Проводник екран

Нашият екран за проводник е екструдирано омрежено полупроводящо съединение, което покрива металния проводник. Този слой действа като точка на напрежение в изолацията, потенциално отслабвайки нейната дългосрочна издръжливост.

Изолационен екран

Изолационният екран е омрежено полупроводящо съединение, екструдирано върху изолацията. Той осигурява гладка повърхност, служейки като преходен материал между изолацията, където съществува електрическо поле, и проводящия метален екран, където електрическото поле е нула. По този начин това намалява напрежението в изолационния слой.

Метален екран

Металният екран обикновено се състои от слой спирално нанесена медна лента с припокриване върху изолационния екран. Металният екран в 3-жилен кабел гарантира, че електрическото поле остава в сърцевината на кабела.

Сглобяване на кабел (по избор)

За 3-жилни кабели идентификационните знаци (кафяво, черно, сиво) се поставят под металния екран, преди жилата да бъдат поставени.

Нехигроскопичен полипропиленов пълнител се прилага между положените жила, за да се осигури кръгла форма на целия кабел. Полипропиленова лента(и) или лента(и) PETP (полиестер) се използва като бариерна лента върху положените сърцевини.

Разделителна обвивка (по избор)

Всички бронирани кабели включват екструдиран слой от разделителна обвивка от черен PVC, MDPE или LSZH, нанесен върху сърцевината или положените сърцевини за предотвратяване на корозия чрез разделяне на различни метали и избягване на галванични ефекти.

Броня (по избор)

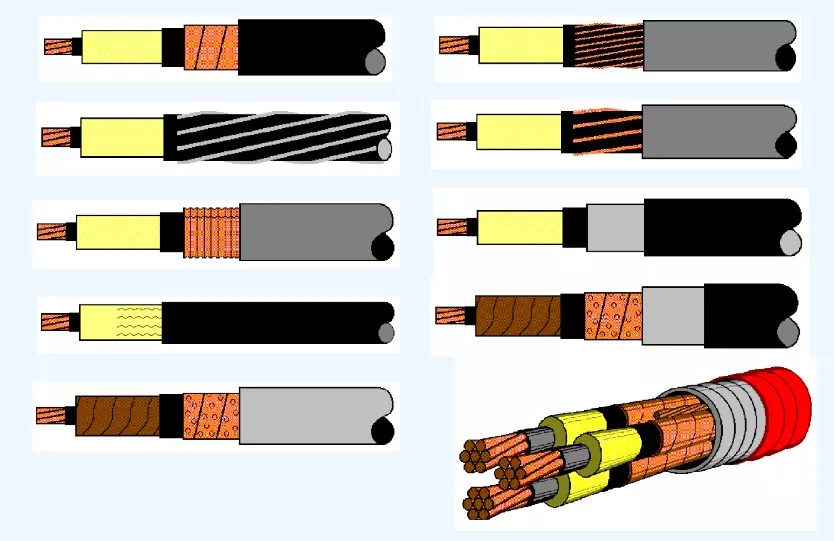

При бронираните кабели бронята се нанася върху разделителна обвивка за допълнителна механична защита. Едножилните кабели използват алуминиеви проводници (AWA), броня с двойна алуминиева лента (DATA), докато многожилните кабели използват броня от галванизирана стоманена тел (SWA) или броня от двойна галванизирана стоманена лента (DSTA).

Външна обвивка

Всички захранващи кабели със средно напрежение имат екструдиран слой от PVC, MDPE или LSZH външна обвивка върху сърцевината, положената сърцевина или бронята. Тази външна обвивка, обикновено черна, предпазва кабелите от слънчева светлина и термити. Може да се предостави и друг цвят по споразумение между производителя и купувача.
