Външен трифазен сух комбиниран измервателен трансформатор

Глобалният стремеж към по-интелигентни, по-безопасни и по-устойчиви електрически мрежи променя цялата индустрия. За комуналните услуги и индустриалните оператори в САЩ, Югоизточна Азия и Германия изборът на правилното измервателно и защитно оборудване е от решаващо значение. Външните трифазни сухи комбинирани измервателни трансформатори се открояват като отличен избор, интегрирайки функции за измерване и защита в едно здраво устройство без нужда от поддръжка.

Изпратете запитване

Описание на продукта

Ceho е производител и доставчик, специализиран в доставката на външен трифазен сух комбиниран инструментален трансформатор. Комбинираните индуктори за обмен (CITs) интегрират токови трансформатори (CTs) и трансформатори на напрежение (VTs) в едно устройство. "Трифазният" дизайн може едновременно да работи с трифазно напрежение в системи с високо напрежение. Най-важното е, че спецификациите "сух тип" и "външен" означават:

Сух тип: Използва епоксидна смола или други твърди изолационни материали вместо масло. Това елиминира риска от изтичане, пожар или замърсяване на околната среда.

Приложение на открито: Проектиран да издържа на сурови условия на околната среда като дъжд, прах, UV радиация и екстремни температури.

Комбинираният дизайн на този трансформатор осигурява компактно, безопасно и изключително надеждно решение за точно измерване на енергия, фактуриране и защитни релета във външни подстанции.

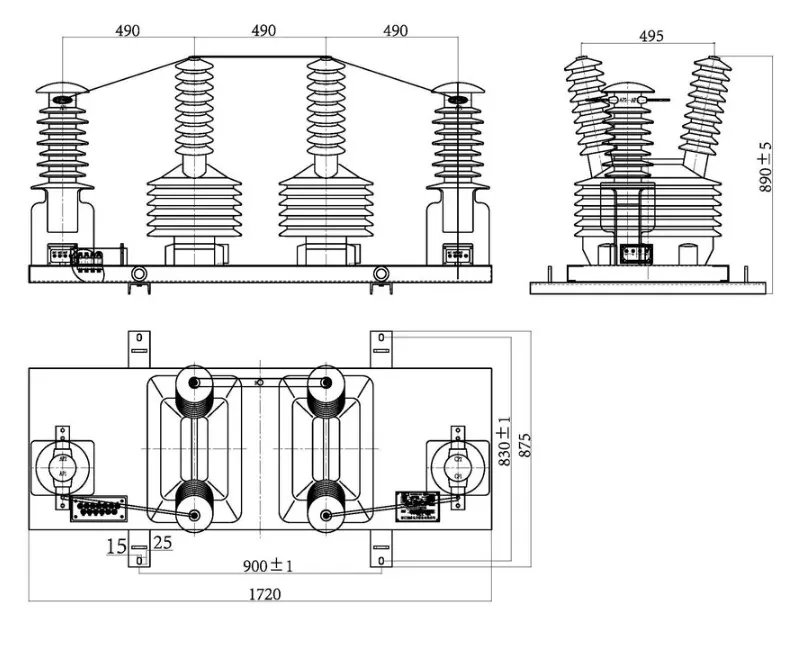

Външно измерение

Този тип комбиниран измервателен трансформатор за напрежение и ток е подходящ за захранващи системи с номинална честота 50 Hz или 60 Hz и номинално напрежение 10 kV и по-ниско, за измерване на напрежение, ток и енергия и релейна защита.

Номинално съотношение на напрежението (V)	Клас на точност и номинален вторичен изход (VA)	Ограничение на мощността (VA)	Номинално ниво на изолация (KV)
6000/100	0,2-2×20 0,5-2×50 1-2×80 3-2×200	2×400	7.2/32/60
10000/100	0,2-2×20 0,5-2×50 1-2×80 3-2×200	2×400	12/42/60

Номинален първичен ток (A)	Коефициент на единична трансформация	Клас на точност и номинален вторичен изход (VA)			1s топлинен ток (KA)	Номинален динамичен ток (KA)
Номинален първичен ток (A)	Коефициент на единична трансформация	(0,2)s	0,5s	0.5	1s топлинен ток (KA)	Номинален динамичен ток (KA)
7,5-10-15	7.5	10	10	15	1.0	2.5
10-15-20	10				1.5	3.75
15-20-30	15				2.4	6.0
20-30-40	20,25				3.0	7.5
30-40-50	30				4.5	11
40-50-75	40				8	20
50-75-100	50				9	22.5
75-100-150	75				12	30
100-150-200	100				16	40

Номинален първичен ток (A)	Коефициент на единична трансформация	Клас на точност и номинален вторичен изход (VA)			1s топлинен ток (KA)	Номинален динамичен ток (KA)
		(0,2)s	0,5s	0.5
150-200-300	150	10	10	15	24	60
200-300-400	200 250				32	80
300-400-500	300				45
400-500-600	400				60	100

Защо да изберете нас?

1. Подобрена безопасност и съответствие с околната среда:

Без масло, без риск: Сухият тип дизайн елиминира опасностите от пожар, свързани с потопените в масло трансформатори, което е важна функция за безопасност за всички региони.

Екологичен: Без течове на масло, няма заплаха за почвата или подпочвените води, отговаряйки на строгите екологични разпоредби на САЩ и Германия.

2. Превъзходна издръжливост и ниски разходи за поддръжка:

Устойчивост на атмосферни влияния: Използвайки висококачествени материали и покрития, той е устойчив на корозия, влага и замърсяване. Това е от решаващо значение за крайбрежните райони в Югоизточна Азия и индустриалните региони в Германия.

Без поддръжка: За разлика от маслените трансформатори, които изискват редовно вземане на проби и поддръжка, сухите трансформатори не изискват почти никаква поддръжка, което значително намалява разходите за жизнен цикъл.

3. Висока точност и надеждност:

Осигурява точни данни от измерванията за таксуване и управление на мрежата, като гарантира сигурност на приходите за енергийните компании.

Работи изключително добре при широк диапазон от температури и условия на натоварване, осигурявайки стабилна работа на мрежата.
