Американска предварително инсталирана подстанция тип кутия

Американската предварително инсталирана подстанция тип кутия е решение за разпределение на електроенергия, предназначено да осигури безопасно и надеждно захранване за индустриални и търговски приложения. Тази подстанция има сглобяема, компактна конструкция, напълно сглобена във фабриката и може да бъде директно инсталирана и използвана на място. Подстанцията може да носи 12 000 волта и е оборудвана с множество енергийно ефективни функции. Този продукт е произведен с помощта на висококачествени материали и разполага с устойчив на атмосферни влияния, прахоустойчив корпус, който ефективно издържа на вредите от околната среда.

Изпратете запитване

Описание на продукта

Тази американска предварително инсталирана подстанция тип кутия също е оборудвана с различни устройства за безопасност, включително система за заземяване, устройства за защита от повреда и ограничители на пренапрежение, гарантиращи, че захранващата система работи безопасно и надеждно по всяко време. Освен това дизайнът на продукта подчертава лекотата на инсталиране и работа. Неговите предварително сглобени компоненти включват трансформатори, прекъсвачи и комутационна апаратура, което ефективно съкращава цикъла на инсталиране и намалява разходите за труд. Подстанцията е оборудвана и с усъвършенствана система за мониторинг, позволяваща на операторите да наблюдават и управляват енергийната система в реално време чрез централна контролна зала. Сглобяемата модулна подстанция в американски стил е висококачествено решение за промишлени и търговски приложения, отговарящо на нуждите за безопасно и надеждно електроразпределение по рентабилен начин.

Технически параметри

Сериен номер	Артикул	единица	Технически параметри
1	Номинално напрежение	kV	10/0,4
2	Максимално работно напрежение	kV	12
3	Номинална честота	Hz	50
4	Номинален капацитет	kVA	150-1600
5	1 мин. издържано напрежение на мощността	kV	35
6	Импулсно напрежение на мълния	kV	75
7	Метод на охлаждане		ОНАН
8	Ток на прекъсване на резервен предпазител за високо напрежение	kA	50
9	Ток на прекъсване на щепселния предпазител	kA	2.5
10	Температура на околната среда	℃	-35~40
11	Допустимо повишаване на температурата на намотката	℃	65
12	Регулиране на напрежението на празен ход		±5% или ± 2*2,5%
13	Ниво на шум	db	50
14	IP степен		IP43

Надморска височина	не повече от 1000м
Температура на околната среда	-35℃ ~+40℃
Относителна влажност	средната дневна стойност не е повече от 95%, средната месечна стойност не е повече от 90%
трансформатор	Интелигентен интегриран избор на подстанция с ниски загуби, потопен в масло, напълно запечатан трансформатор от серия S9, S10, S11, може също изберете сух трансформатор с изолация от смола или хартиена изолация NOMEX за опазване на околната среда

● Предпазител

Страната с високо напрежение на американската предварително инсталирана кутия тип подстанция приема резервен предпазен предпазител и щепсел предпазител в серия за пълна защита. Резервният предпазител е потопен в масло токоограничаващ предпазител за високо напрежение с голям капацитет на прекъсване. Щепселните предпазители ще стартират само когато има повреда вътре в трансформатора. Предпазителят с двойна индукция може да осигури двойна защита за ток и температура. Ако изгори, сърцевината на предпазителя може лесно да се смени на място.

Устройство и последователност на действие

1. Оформлението

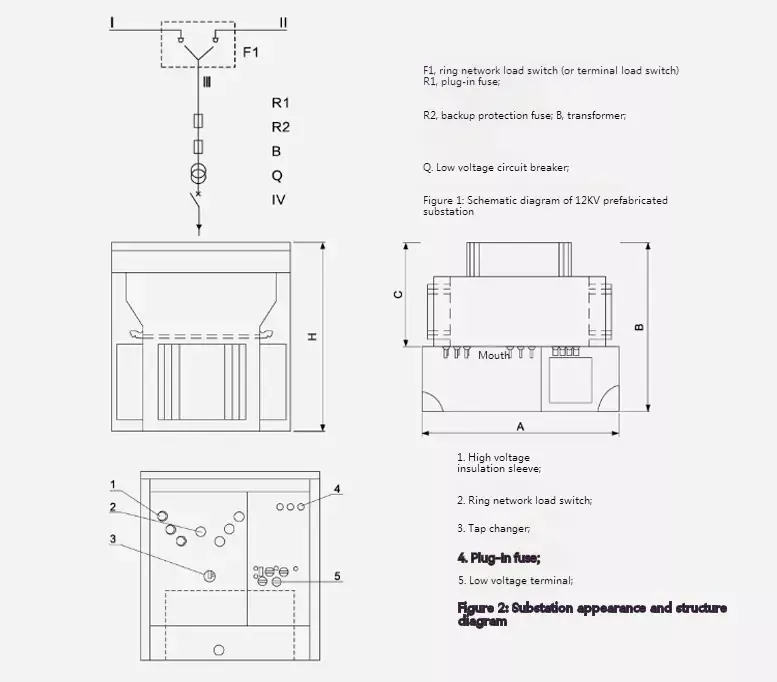

Формата и структурата на американската предварително инсталирана подстанция тип кутия е показана по-долу. Резервоарът е разделен на горен резервоар за високо налягане и долен трансформаторен резервоар. Тези две части са само електрически свързани и маслото не циркулира. Сред тях линиите "I" и "I" са пръстеновидни захранващи устройства, клонът "ll" е клон на трансформатор, а "V" е изход за ниско напрежение.

Подстанцията може да се използва за система за захранване с пръстеновидна мрежа и система за захранване на терминала. Захранването на линията и клона "l III" се превключва от превключвателя на товара на пръстеновидната мрежа. В същото време високоволтовата страна на трансформатора е оборудвана с предпазител във входящия край, който може да защити разклонителната верига и да избегне повреда на късо съединение, претоварване и свръхтемпература. Можете също така да изберете да инсталирате устройства за показване на високо напрежение и мълния отводители.а нисковолтовият край на трансформатора се извежда след преминаване през амперметъра и нисковолтовия прекъсвач.

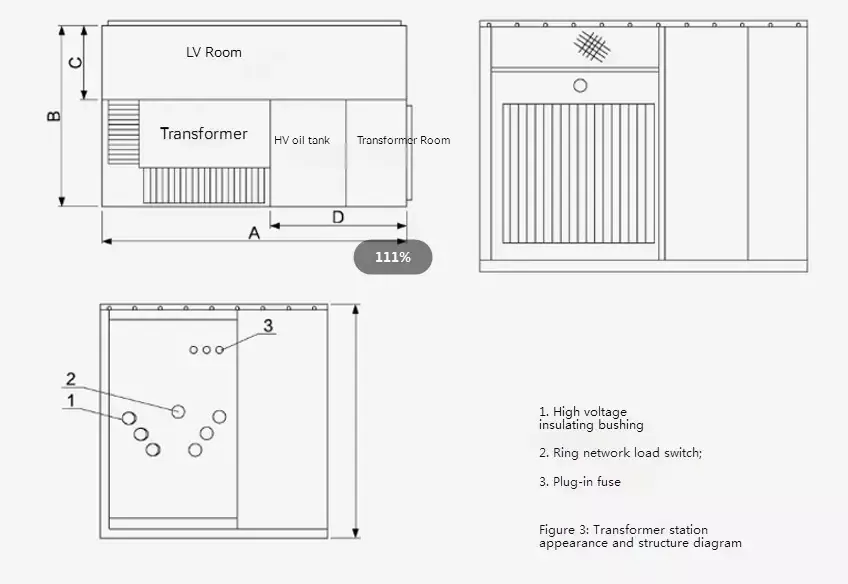

Размери и Тегло

Капацитет	A	B	C	H	Тегло（KG）
Под 200kVA	1830	1420	820	1850	Под 2800
250~400kVA	1830	1450	850	1980	3000~3300
500~630kVA	1830	1480	880	2070	3600~3950
800kVA	2200	1700	950	2170	4500

2. Трансформаторът

За американските предварително инсталирани кутийни подстанции ние използваме новите трифазни маслени трансформатори от серии S9 и S11 с ниски загуби на празен ход, ниско повишаване на температурата, нисък шум и ниска височина. Както загубите на празен ход, така и загубите при натоварване са по-ниски от тези на оригиналния трансформатор S9.

Трансформаторът приема напълно запечатана структура за ефективно изолиране на замърсяването на въздуха и влагата. 40-90 mm въздушна възглавница е оставена в горната част на резервоара за масло, която заедно с гофрираната структура на корпуса на резервоара за масло играе роля в охлаждането и намаляването на вътрешното налягане.

Размери и Тегло

Капацитет	A	B	C	H	Тегло（KG）
315kVA	2560	1600	600	1000	3050
400kVA	2560	1600	600	1000	3270
500kVA	2560	1600	600	1000	3400
630kVA	2560	1600	600	1000	3900
800kVA	2760	1600	800	1000	4200
1000kVA	2760	1950	800	1000	4800
1250kVA	2910	1950	800	1000	5400
