Географска подстанция тип кутия

Географските кутийни подстанции революционизират електроразпределението, предлагайки компактни, ефективни и високонадеждни решения за модерни електрически системи. Проектирани да отговорят на нарастващите изисквания на урбанизацията, индустриалното развитие и разпределеното генериране на енергия, тези подстанции безпроблемно съчетават елегантна естетика с усъвършенствана функционалност. Широко разпространена в различни приложения – от градски мрежи до проекти за възобновяема енергия – тази подстанция осигурява несравнима гъвкавост. Това ръководство ще се задълбочи в основните компоненти, принципите на проектиране и предимствата на контейнерните подстанции, помагайки ви да разберете напълно тяхната ключова роля в надграждането на енергийната инфраструктура.

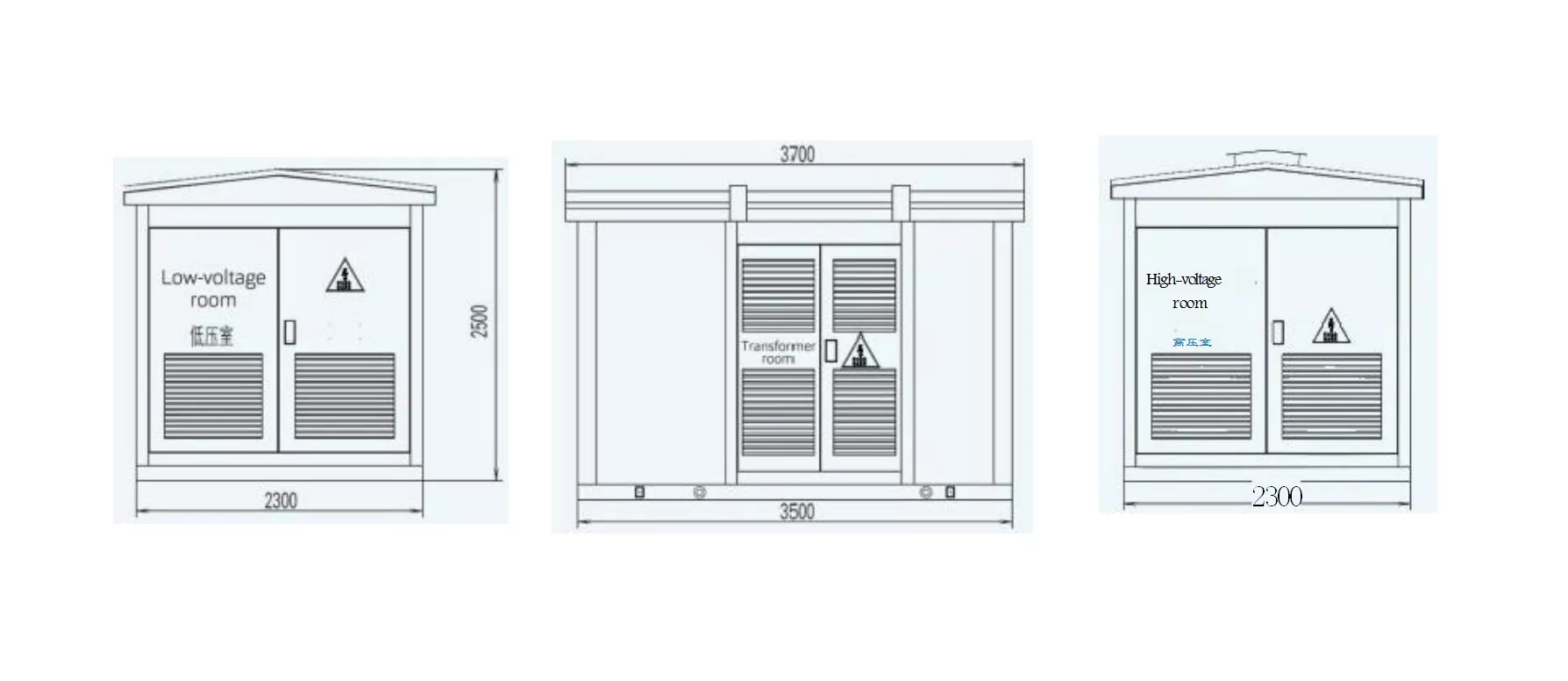

Чертеж на границата на кутията: (вземете 630kVA като пример)

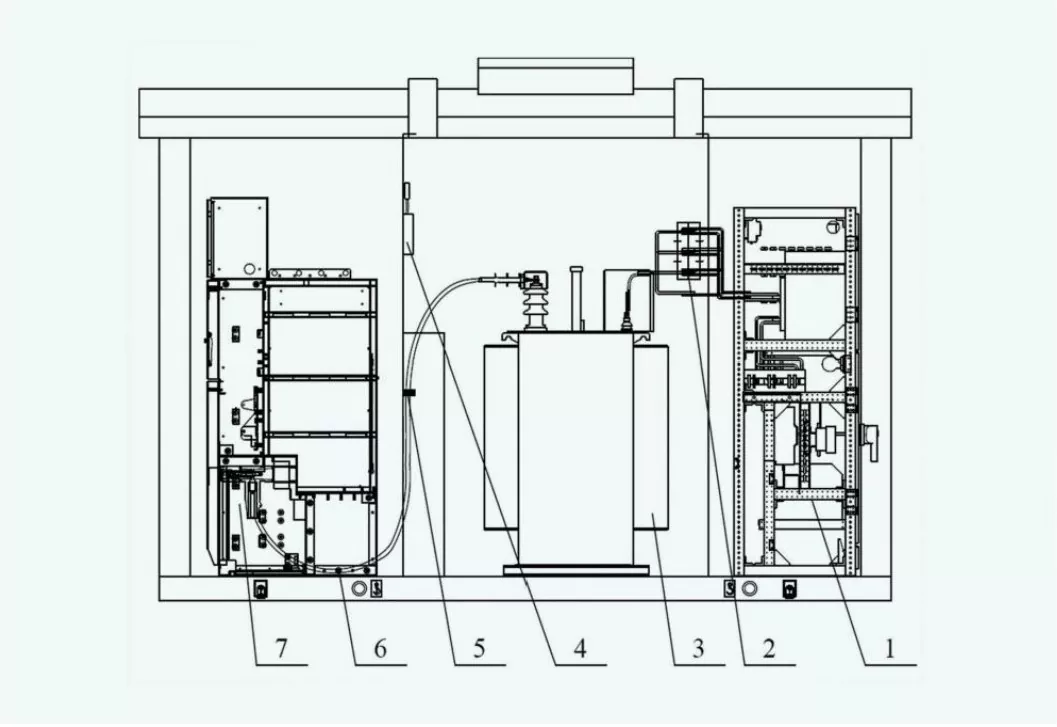

Ключови компоненти

●Разпределителна апаратура за високо напрежение

Отговаря за въвеждане и изключване на захранване с високо напрежение. Ключовите технически параметри включват номинално напрежение (12kV, 24kV или 36kV) и капацитет на прекъсване при късо съединение (25kA до 40kA).

●Трансформатор

Използва се за намаляване на високо напрежение до по-ниско използваемо напрежение. Параметрите включват капацитет (вариращ от 50kVA до 2500kVA), клас на изолация и ефективност (обикновено над 98%).

● Разпределителна апаратура за ниско напрежение

Отговаря за разпределението на мощността до крайните потребители и осигурява защитата на веригата. Компонентите включват прекъсвачи, предпазители и измервателни уреди. Номиналните напрежения варират от 0,4 kV до 1 kV и номиналните токове до 6300 A, в зависимост от приложението.

● Заграждение

Корпусът на подстанция тип кутия може да осигури физическа защита и екологично запечатване. Нашите продукти обикновено са с ниво на защита IP54 или IP65, външна и сурова среда има висока адаптивност.

● Система за спомагателно захранване

Това е за захранване на вътрешно оборудване (охлаждащи вентилатори, нагреватели и осветление). Параметрите включват номинално напрежение (220 V или 110 V AC/DC) и мощност.

● Охладителна система

Уверете се, че трансформаторите и другите компоненти работят в топлинни граници. Режимът на охлаждане може да бъде естествено въздушно охлаждане (AN) или принудително въздушно охлаждане (AF), моля, преценете според капацитета на натоварване и околната среда.

● Система за защита и контрол

Той съдържа релета, контролни блокове и устройства за наблюдение за безопасността и стабилността на системата. Защитните настройки изискват прагове за ток и напрежение, които се прилагат за цялата система.

● Заземителна система

Осигурява критична безопасност срещу токов удар и осигурява разсейване на тока на повреда. Заземителната система се състои от поцинкована стоманена или медна лента, предназначена за ниско съпротивление, под 1Ω в повечето инсталации.

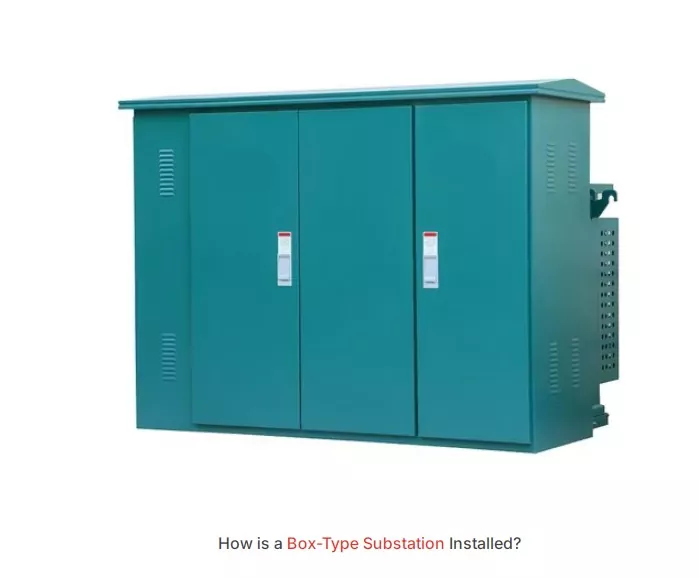

Монтаж

Има няколко ключови стъпки за инсталирането на подстанцията от тип Geographic Box.

1. Избор и подготовка на място

Площадката трябва да е равна, стабилна и добре дренирана. Но също така, за да отговаряте на изискванията за безопасно разстояние и достъп, моля, изберете според вашата действителна ситуация.

2. Изграждане на фундаменти

Изградете стоманобетонни основи, за да поддържате тежестта на подстанцията и да осигурите структурна стабилност.

3. Позициониране и сглобяване

Кутията се поставя върху основата с помощта на повдигащо оборудване и се закрепва срещу механични сили с болтове или анкери.

4. Електрическо свързване

Свържете входящите и изходящите кабели към клемите за високо и ниско напрежение. Обърнете внимание, че заземяването трябва да е правилно, което е много важно за безопасността на системата.

5. Тестване и въвеждане в експлоатация

Пълна инсталация Извършете тестове за съпротивление на изолацията, калибриране на защитните релета и функционални проверки на всички компоненти. Преди да включите подстанцията, добра идея е да потвърдите отново вашия местен електрически код.
