Европейски тип външна сглобяема подстанция

Външната сглобяема подстанция от европейски тип има интегриран дизайн три в едно, съчетаващ комутационна апаратура за високо напрежение, трансформатори и комутационна апаратура за ниско напрежение за силна завършеност на системата; Цялостната защита от високо/ниско напрежение осигурява безопасна, надеждна работа и опростена поддръжка; Отличава се с компактни размери, намалени инвестиции, кратък производствен цикъл и лесна мобилност; Гъвкави конфигурации на окабеляване; Уникална структура: Двуслоен корпус от композитен панел с пчелна пита осигурява здрава изолация, разсейване на топлината, вентилация, естетически привлекателен вид и висок IP рейтинг. Материалите на корпуса включват неръждаема стомана, титанова сплав, алуминиева сплав, студено валцована стомана и стомана с цветно покритие; Налични са множество конфигурации: с общо предназначение, тип вила, компактен и т.н. Високоволтовите главни модули могат да бъдат оборудвани с терминали за мрежова автоматизация (FTU) за надеждно откриване на къси съединения и еднофазни заземявания. Разполага с „четири дистанционни“ възможности (дистанционно управление, дистанционно измерване, дистанционно сигнализиране, дистанционно регулиране), улеснявайки надграждането на автоматизираната разпределителна мрежа.

Технически параметри

Забележка: Елементи 5 и 6 не са необходими, когато капацитетът на трансформатора е по-малък от 200kVA.

Условия за ползване

При поръчка потребителите трябва да предоставят следната информация:

• Надморска височина: W 1000м;

• Околна температура: ·25. (:~+40. (:;

• Относителна влажност: средноденонощната стойност е не повече от 95%, а средномесечната стойност е не повече от 90%;

• Антивибрационно ниво: хоризонтално ускорение 0.4m/s2, вертикално ускорение 0.15m/s2;

• Моля, потвърдете, че мястото на инсталиране няма да пострада от силен удар, сериозно замърсяване и химическа корозия и няма проводящ прах или опасност от експлозия. Ако не отговаря на изискванията за нормални условия на употреба, моля, свържете се с Ceho за решение.

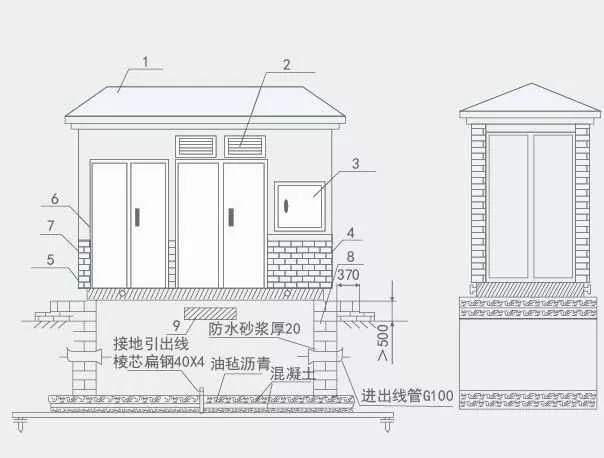

Чертеж с монтажни размери

1. Покрив

2. Щори

3. Външна мерителна кутия

4. Пръстен за повдигане

5. Твърдо шаси със слот

6. Врата

7. Лентова тухла, имитация на тухлена стена

8. Бетонна основа

9. Отдушник на основата на гробницата

Трябва да знаете при поръчка

В момента на поръчката ви трябва да предоставите следната информация:

· Изисквания за модел, капацитет, количество, цвят и размер, материал на корпуса;

·Модел на трансформатора, производителност, режим на свързване, обхват на отклоняване и изисквания за импеданс;

· Схема на първично окабеляване на страна с високо напрежение, модел на компонента, спецификация и изисквания;

·Трансформаторно масло (25 #, 45 #, масло с висока точка на запалване);

· Изисквания за конфигурация за интелигентни мрежи за управление на мощността или мрежи за управление на собствеността;

· Екологични изисквания за използване.
