BS фотоволтаичен трансформатор тип кутия

Електричеството, генерирано от фотоволтаичните клетки, е постоянен ток с ниско напрежение. След като бъде събран и преобразуван в трифазен променлив ток с ниско напрежение, фотоволтаичният трансформатор тип кутия BS се повишава до 10 kV, 20 kV или 35 kV от специална фотоволтаична сглобяема подстанция и се свързва към мрежата. Фотоволтаичните повишаващи сглобяеми подстанции обикновено имат множество входящи линии за ниско напрежение, с отделен трансформатор от страната на ниското напрежение. Сглобяемият трансформатор е оборудван с интелигентна система за управление, която качва работния статус на всеки компонент в централна контролна зала за централизирано наблюдение.

Специализирани сглобяеми подстанции за производство на вятърна енергия се използват за преобразуване на изходното напрежение 690 V от вятърни турбини в 10 kV или 35 kV за свързване към мрежата. Обикновено генераторният комплект се използва заедно с усилващата се сглобяема подстанция и има само една входяща линия за ниско напрежение.

BS Photovoltaic Box-Type Transformer и специфичните за вятърна енергия сглобяеми подстанции обикновено използват структура за сглобяване на трансформатор, за да намалят размера и отпечатъка, улеснявайки транспортирането и инсталирането. В сравнение със сглобяемите повишаващи подстанции, те са по-леки и поради елиминирането на необходимостта от допълнителна система за охлаждане на трансформатора предлагат по-висока ефективност на преобразуване.

Когато се използват сглобяеми повишаващи подстанции, както маслените, така и сухите трансформатори могат да бъдат монтирани вътрешно.

Технически параметри

Режимът на инсталиране на специална подстанция тип кутия за производство на фотоволтаична енергия и специална подстанция тип кутия за производство на вятърна енергия се определя в съответствие със структурната форма, избрана в проекта на библиотеката. Трябва да се създаде специална основа за инсталиране и да се вземат необходимите мерки за заземяване и закрепване. Моля, обърнете се към основните методи за производство и монтаж на сглобяеми подстанции кутия и комбинирани трансформатори.

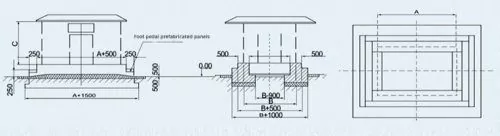

Диаграма на основата на инсталацията

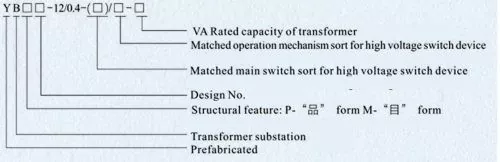

Модел и значение

Характеристики на продукта

1. BS Photovoltaic Box-Type Transformer shell приема усъвършенстван технологичен дизайн, има разнообразна надеждна гаранция за ефективност, издръжлив, топлоизолация, вентилация, устойчивост на корозия, предотвратяване на прах, водоустойчив, предотвратяване на малки животни, красив външен вид. Материалите на черупката могат да бъдат избрани плоча от алуминиева сплав, стоманена плоча, композитна плоча, плоча от неръждаема стомана и неметални материали.

2. XGN15, HXGN17 или KNYN 28A могат да бъдат избрани като входяща линия, измерване на високо напрежение и изходяща линия за високо напрежение за разпределителна уредба за високо напрежение. Страната с високо напрежение може да бъде подредена в различни режими на захранване, включително захранване с пръстеновидна мрежа, захранване на терминала, двойно захранване и т.н., и може да се инсталира с елементи за измерване на високо напрежение, за да отговори на изискванията за измерване на високо напрежение. Препоръчва се главният превключвател да използва превключвател за натоварване или вакуумен прекъсвач, компактна и разумна структура и има добър ефект срещу неправилно функциониране.

3. GGD, GCS или MNS могат да бъдат избрани като разпределителна апаратура за ниско напрежение, компенсация на реактивна мощност и изходяща линия за ниско напрежение. Страната с ниско напрежение приема структура на панел/шкаф, която може да изпълнява функциите на разпределение на мощността, разпределение на мощността на осветлението, компенсация на реактивната мощност, измерване на електрическата енергия и т.н. Главният превключвател е обикновен превключвател за натоварване или интелигентен прекъсвач, който е гъвкав за инсталиране и лесен за работа.

4. Трансформаторът може да бъде напълно запечатан потопен в масло трансформатор или сух трансформатор. За маслени трансформатори се препоръчват модели S9, S11, S13 или SH15, докато за сухи трансформатори се препоръчват модели SCB11, SCB12, SCB14 или SCBH15. Може да се конфигурира свободно според действителните нужди на клиентите, изборът е по-гъвкав.

5. Горният капак на кутията има двуслоен дизайн, а средният слой е запълнен с пяна, така че топлоизолационният ефект е добър. Трансформаторното помещение е оборудвано с устройства за наблюдение на анти-кондензация и автоматичен контрол на температурата, устройства за отопление и охлаждане. Прахоустойчивото устройство е разположено на позиция, съответстваща на капака извън плочата на вратата и страничната плоча.

Работна среда

1. Надморската височина не трябва да надвишава 1000m;

2.  Околна температура: - 25 ° C ~ + 40 ° C;

3.  Относителна влажност: среднодневната стойност не трябва да бъде по-голяма от 95%, а средната месечна стойност не трябва да бъде по-висока от 90%;

4.  Място за инсталиране: място без опасност от пожар, експлозия, проводящ прах, химически корозивни газове и силни вибрации.

Ако горните условия са надвишени, потребителят може да преговаря с нашата компания.
