LZZB токов трансформатор с лята изолация от епоксидна смола

Токовият трансформатор LZZB, изолиран от епоксидна смола, е напълно затворен продукт със структура на колона от епоксидна смола. Приложим е за релейна защита за измерване на електрическа енергия и ток в енергийни системи с номинална честота 5DHz / 60Hz и номинално напрежение 40,5kV. Характеристиките на този продукт включват висока динамична термична стабилност, два пъти по-голям изходен капацитет, стабилни изолационни характеристики и устойчивост на замърсяване.

Първичната намотка, вторичната намотка, пръстеновидната сърцевина и бобината на LZZBJ9-35 са обвити в отлети изолатори от епоксидна смола. Това е напълно затворена конструкция с отлични топлоизолационни характеристики и влагоустойчивост. В точката на вторичното окабеляване е предвидена съединителна кутия. Има дупка отпред и отстрани на съединителната кутия, която съответства на клемата за кабелен изход и се използва за кабелен изход. Има заземяващи болтове и четири монтажни отвора върху основната плоча на продукта за монтаж.

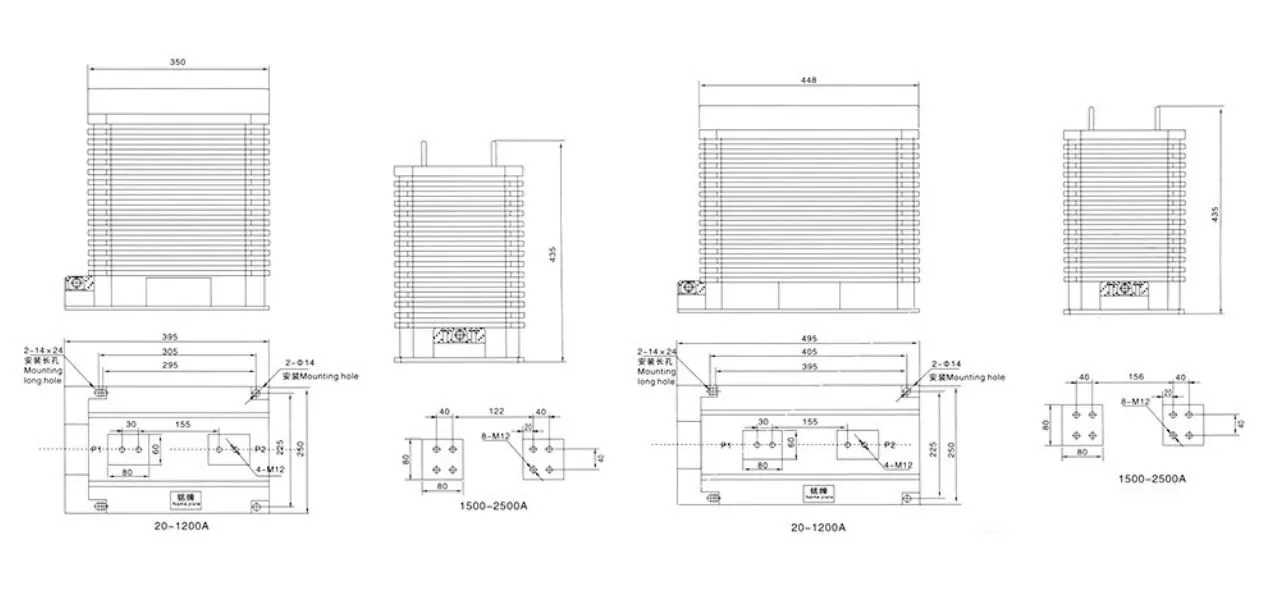

Чертеж на продукт

Основен технически параметър (LZZB9-35/250W1)

1. Номинално ниво на изолация: 40,5/95/185kV

2. Фактор на мощността на натоварване: cos ø=0,8 (забавяне)

3. Номинален вторичен ток: 5A (или 2A, 1A)

4. Номинална честота: 50Hz или 60Hz

5. Температура на околната среда: -5 ℃ ~ + 40 ℃

6.Продуктов стандарт: IEC185,GB1208-2006

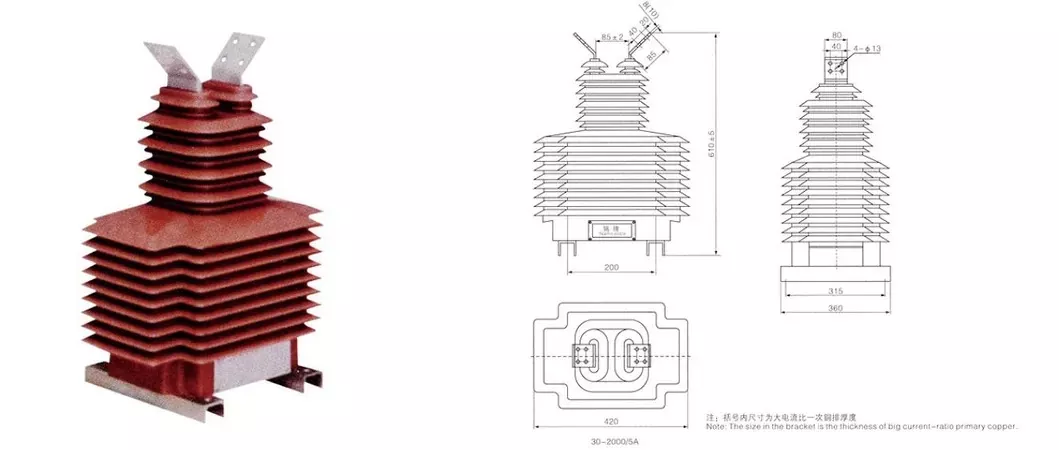

Общо измерение

LZZB токов трансформатор с лята изолация от епоксидна смола тип стълб се прилага към въздушно изолирани разпределителни шкафове KYN28A, XGN15 и HXGN17. Помещения за високо напрежение за рингови главни блокове, кутийни трансформатори и кабелни разпределителни кутии; Консумация на електроенергия в електроцентрали, измерване/защита на промишлени и минни разпределителни помещения; Висока надморска височина, висока влажност и силно замърсени зони (тип против замърсяване с увеличено разстояние за изкачване е по избор)

ЧЗВ

В: Как го тествахте?

О: Моля, консултирайте се с нашия персонал. Тя ще обясни подробно процеса на тестване.

В: Какви са ценовите условия?

О: FOB, CFR и CIF зависят от вашите изисквания.

Въпрос: Ако нямаме рисунка, можете ли да направите рисунка за мен?

О. Да, ще ви изпратим чертежа, ако можете да ни дадете спецификации в подробности.

В: Кога мога да получа пробата?

О: Зависи от спецификациите на примера.

В: Мога да намеря продукта във вашия каталог; можете ли да направите този продукт за мен?

О: Да, всички продукти в каталозите можем да ги направим.
