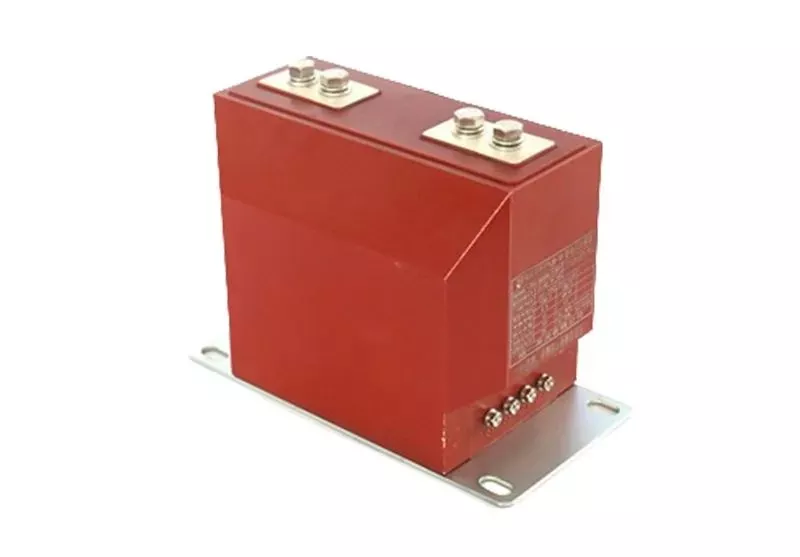

LZZBJ подсилен от епоксидна смола токов трансформатор

Ceho осигурява висококачествени LZZBJ подсилени епоксидни смоли токови трансформатори. Устойчив на напукване и удар, подходящ за шкафове с високо механично напрежение; Напълно запечатан стълб: P1/P2 са M10-M16 медни/алуминиеви пръти или пръти с двоен отвор, с основа 4 × Φ 14 mm и могат да бъдат монтирани във всяка посока; Микрокристалната сплав или висококачествената сърцевина от силициева стоманена ламарина, използвана в трансформатора, се характеризира с висока магнитност пропускливост и добра линейност на грешката. Вторичен терминал: 6-12 ядра вътре в защитния капак, може да се разшири с двойни намотки (0,2S/0,5/5P10/10P10) или три намотки (измерване + защита + остатък); Ниска температура: -25 ℃ до +40 ℃, надморска височина: ≤ 2000 m (3000 m за тип плато), влажност: 95%, без конденз; Степен на забавяне на горенето V-0, CTI ≥ 600, в съответствие с RoHS; Тегло: 25-35 kg за клас 10 kV; 24 kV клас 32-45 kg 40,5 kV клас ≤ 81 kg.

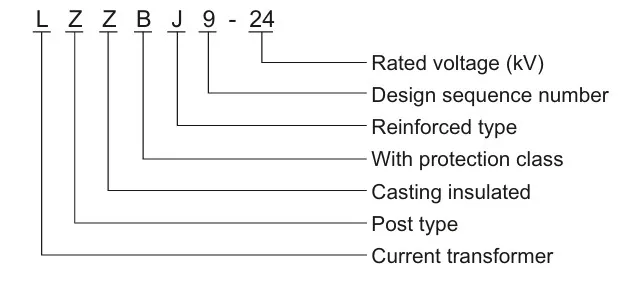

Модел

Параметри на продукта

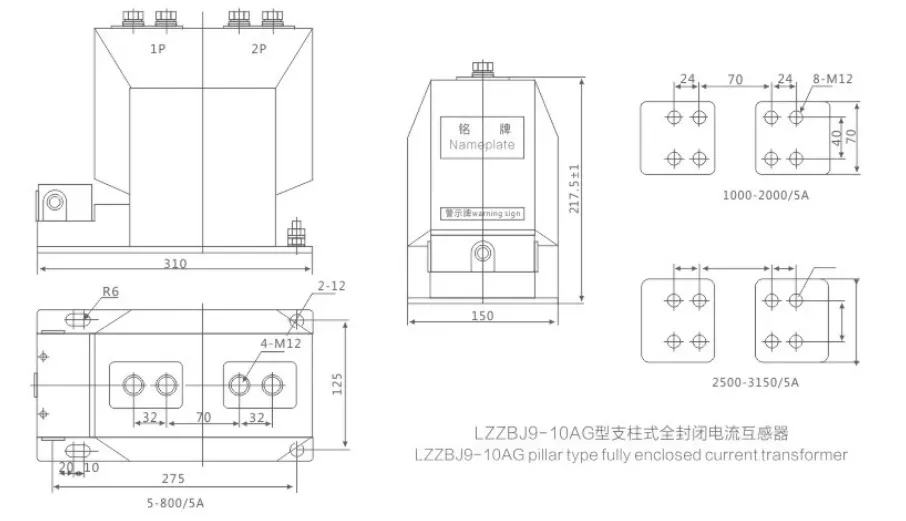

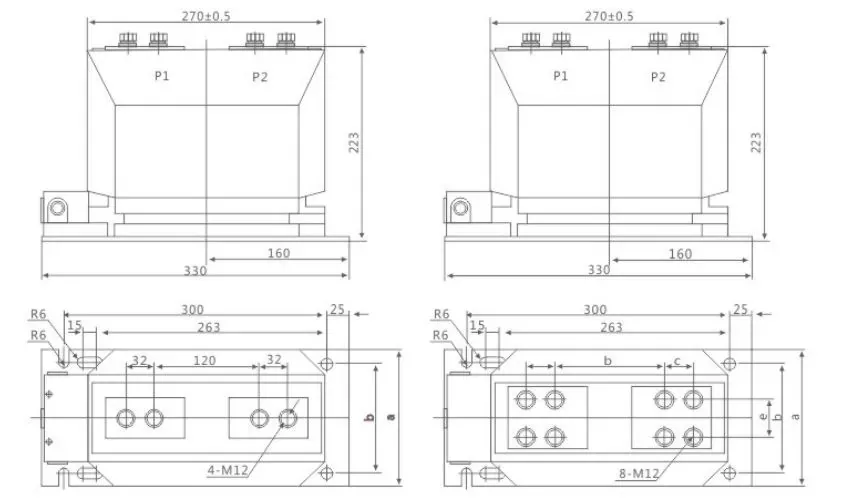

рисуване

Бърза проверка на избора

1. Номинално напрежение → Изберете 7.2kV / 12kV / 24kV / 40.5kV

2. Номинален първичен ток → Според спецификациите на товара или шините (100A, 300A, 600A, 1250A)

3. Точност и натоварване → Измерване 0.2S/0.5 (10-20 VA); Protect 5P10/10P15 (15-30 VA)

4. Кратковременен термичен ток → Съвпада с тока на късо съединение на системата (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Метод на инсталиране → Стълб изправен/страничен монтаж/с главата надолу монтаж; Основата е фиксирана с 4-M12 разширителни болта

6. Специални изисквания: Висока надморска височина 3000 m, ниска температура -40 ℃, степен на защита от замърсяване III, коефициент на двойна трансформация, кран тип, със защитен капак
