Маслен разпределителен трансформатор с кран без натоварване

Масленият разпределителен трансформатор с кран без натоварване е надежден продукт от фабриката Ceho. Сърцевината използва студено валцувани силициеви стоманени листове с висока пропускливост на зърно. Той има дизайн тип ядро ​​с напълно изкривени стави и сегментирана структура. Сърцевинните колони имат многостепенни стъпаловидни кръгли напречни сечения, докато яремът и сърцевината поддържат еднакви напречни сечения.

Сърцевината на този продукт използва студено валцувани силициеви стоманени листове с висока пропускливост на зърно. Отличава се с дизайн тип ядро ​​с напълно изкривени стави и сегментирана структура. Сърцевинните колони имат многостепенни стъпаловидни кръгли напречни сечения, докато яремът и сърцевината поддържат еднакви напречни сечения.

Намотките използват гофрирани маслени канали с импрегниране без лак и обвързване с компресионна лента. Всички намотки са концентрични намотки. Намотката за високо напрежение включва кранове, съответстващи на изискванията за напрежение на крана, свързани към превключвателя на крана, монтиран на капака на резервоара. Това позволява прехвърляне на напрежение между 10 kV и 20 kV и регулиране на напрежението на крана след изключване на захранването.

Устройства за безопасност 30~2000kVA трансформатори са оборудвани с предпазни клапани. Газови релета с алармени и изключващи клеми могат да бъдат инсталирани според изискванията на потребителя. Устройства за измерване на температурата на маслото Всички трансформатори имат стъклени термометърни гнезда, монтирани на горната част на резервоара, простиращи се на 120±10 mm в маслото. 1000~2000kVA трансформатори разполагат с външни сигнални термометри. Потопен в масло разпределителен трансформатор с резервоари за стъпален превключвател без товар са конструирани с гофрирани стени, завършени с издръжлив прахово боядисан филм. Вълнообразните ребра не само осигуряват охлаждане, но и функционират като „дишащи“ елементи, като тяхната еластичност компенсира промените в обема на маслото, дължащи се на температурни колебания. Следователно, напълно запечатаните трансформатори елиминират необходимостта от маслен консерватор, намалявайки общата височина. Пълненето с вакуумно масло по време на капсулирането премахва напълно влагата от трансформатора, предотвратявайки контакта на трансформаторното масло с въздух. Това ефективно блокира проникването на кислород и вода, които биха могли да влошат изолационните характеристики и да ускорят стареенето на маслото, като по този начин елиминира необходимостта от периодични тестове за вземане на проби от маслото.

Технически параметри

Инспекция на разпределителен трансформатор преди експлоатация

1. Проверете сертифицирането на трансформатора; ако сертифицирането надвишава два месеца, проверете отново устойчивостта на изолацията.

2. Проверете нивото на маслото и вентилационния отвор на потопения в масло разпределителен трансформатор с кран без натоварване; няма изтичане на масло, нормално състояние на маслото с подходяща вентилация.

3. Проверете целостта на изолационните втулки за високо/ниско напрежение и свързаните с тях проводници; уверете се, че болтовете са здраво закрепени.

4. Потвърдете, че позицията на превключвателя на регулатора на напрежение е правилна; проверете дали предпазителите за високо/ниско напрежение са правилно съвпадащи.

5. Уверете се, че устройствата за мълниезащита са напълно работещи; измереното съпротивление на заземяване трябва да отговаря на стандартите.

6. Не са наблюдавани аномалии в кабелите или шините.

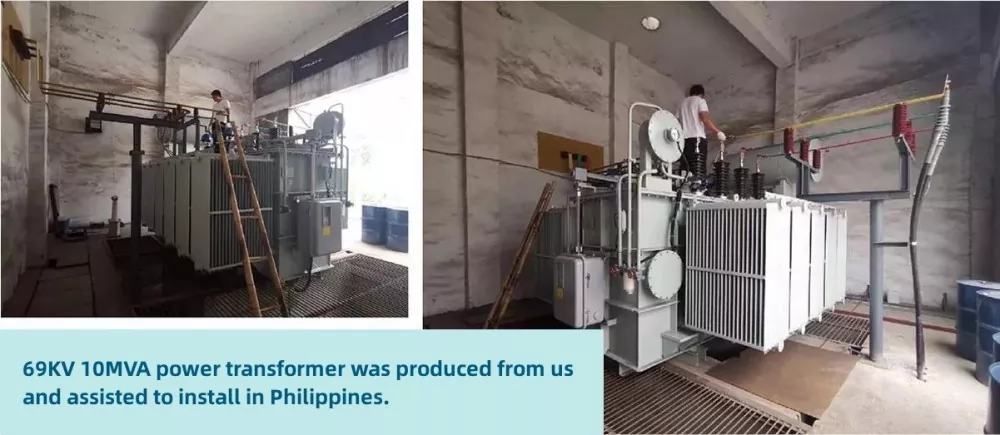

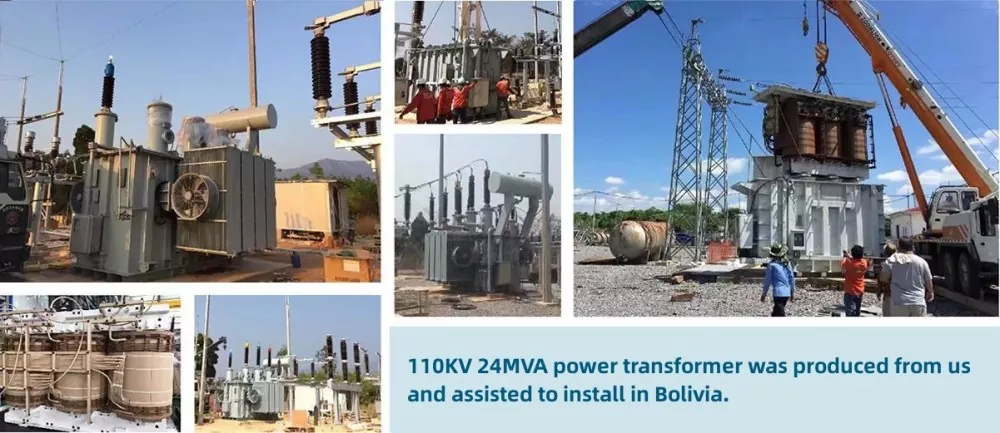

Снимки на клиенти

Бележки за поддръжка

● Ръчната работа изисква предварително планирани спирания за смяна на стъпалния превключвател.

● Редовно проверявайте механичното износване на стъпалния превключвател на маслен разпределителен трансформатор с стъпален превключвател без товар.

● Следете качеството на маслото, за да осигурите ефективност на изолацията и охлаждането.
