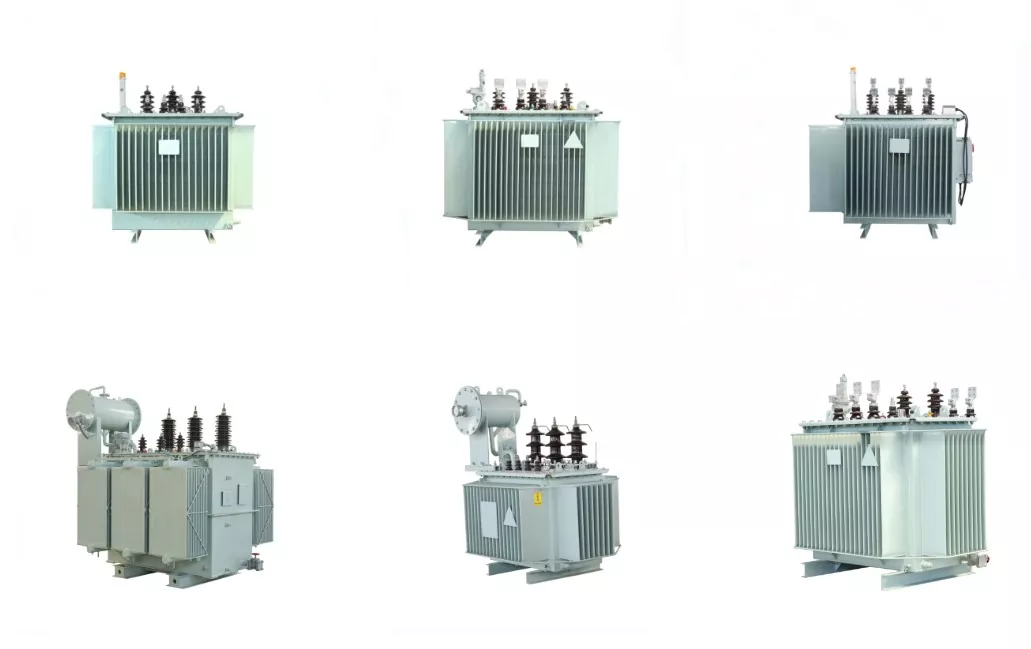

Маслен разпределителен силов трансформатор

Ядрото на масления разпределителен силов трансформатор е конструирано чрез ламиниране на внесени висококачествени студено валцувани листове от силициева стомана, което значително намалява тока на празен ход и без товар. Ядрото е длъжно да осигури компактност и да минимизира шума. Намотките за високо и ниско напрежение са направени от безкислородна мед. Намотките за ниско напрежение за 500 KVA и по-ниски имат двуслойна цилиндрична структура, докато тези за 630 KVA и по-високи използват структура с двойна или четири спирала или намотка от медно фолио. Намотките за високо напрежение използват многослойна цилиндрична структура.

Трансформаторът приема групата за свързване Dyn11, за да минимизира хармоничните ефекти върху електрическата мрежа и да подобри качеството на електрозахранването. Неговата напълно запечатана конструкция удължава експлоатационния живот, елиминира необходимостта от отстраняване на сърцевината и не изисква поддръжка. След стандартно транспортиране този сериен трансформатор не изисква проверка на сърцевината. Съответните компоненти могат да бъдат инсталирани директно, последвано от тестване за приемане. При преминаване е готов за експлоатация.

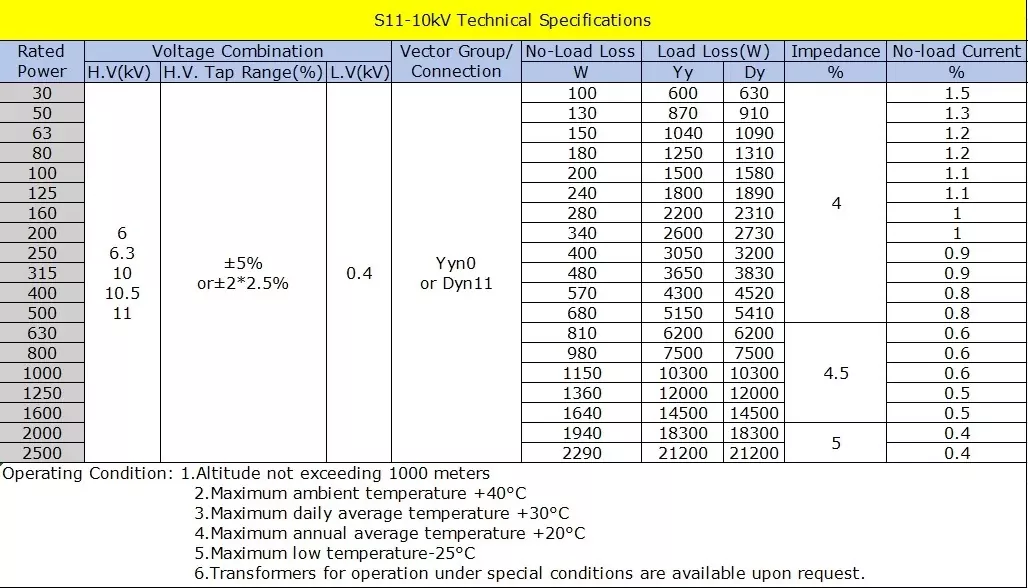

Спецификация

Стандарти и сертификати

Проектиране и тестване: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Оценка на загубите: IEC 60076-20;

Безопасност: IEC 61936, DL/T 572;

Околна среда: ISO 14001, CE, EAC, UkrSEPRO за износ на Украйна

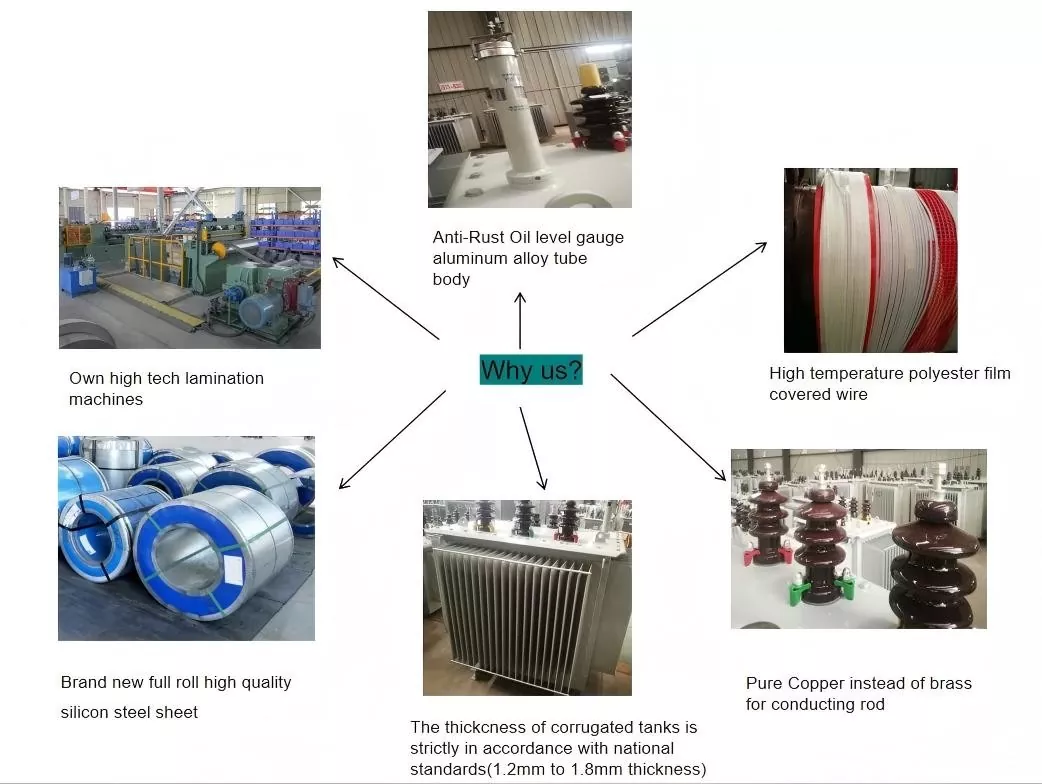

Защо да изберете нас?

- Нашият маслен разпределителен силов трансформатор е високоефективен и с ниски загуби, като намалява консумацията на енергия и оперативните разходи.

- Тялото на трансформатора е нов тип изолационна структура, издръжливостта на късо съединение в сравнение с оригинала е подобрена.

- Желязната сърцевина е висококачествен студено валцуван силициев стоманен лист, висока пропускливост. Състои се от намотки с високо/ниско напрежение, които са безкислородни медни проводници и приемат многослойна цилиндрична структура.

- Всички крепежни елементи са специално обработени за предотвратяване на разхлабване.

- Гофрираната структура на резервоара за масло, капака на резервоара и ръба на кутията имат два начина на пълно заваряване или болтово свързване, което може да удължи живота на трансформаторното масло и изолационните материали.

Условия на работна среда

1. Височината на монтаж не трябва да надвишава 1000 m над морското равнище (при нормални условия); специалните среди изискват отделни спецификации.

2. Температурата на околната среда не трябва да надвишава 40°C.

3. Минимална външна температура: -25°C.

Трансформатори, способни да работят при специални условия, могат да бъдат предоставени по желание на клиента.
