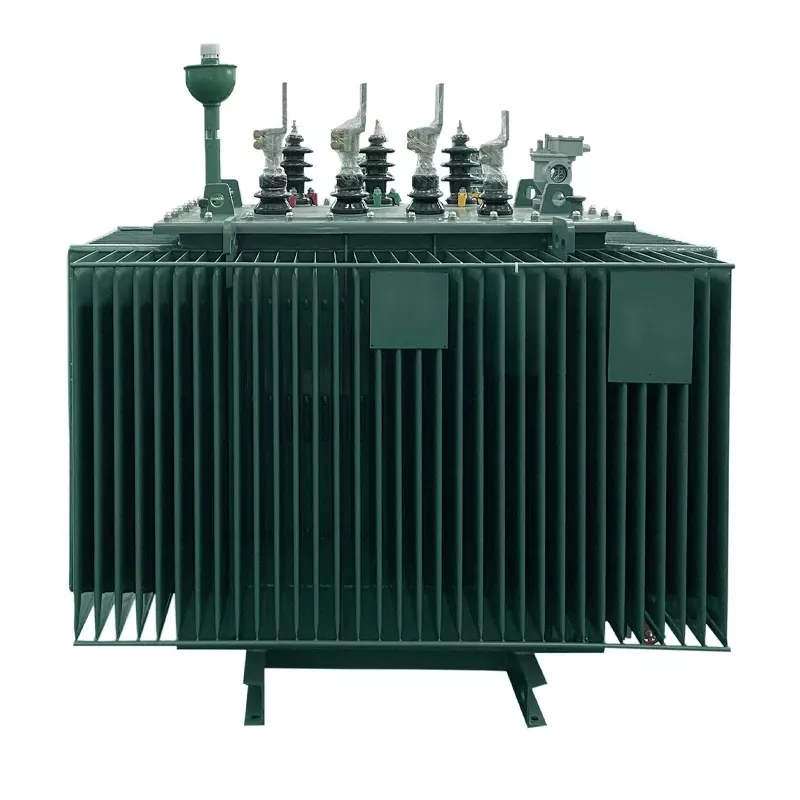

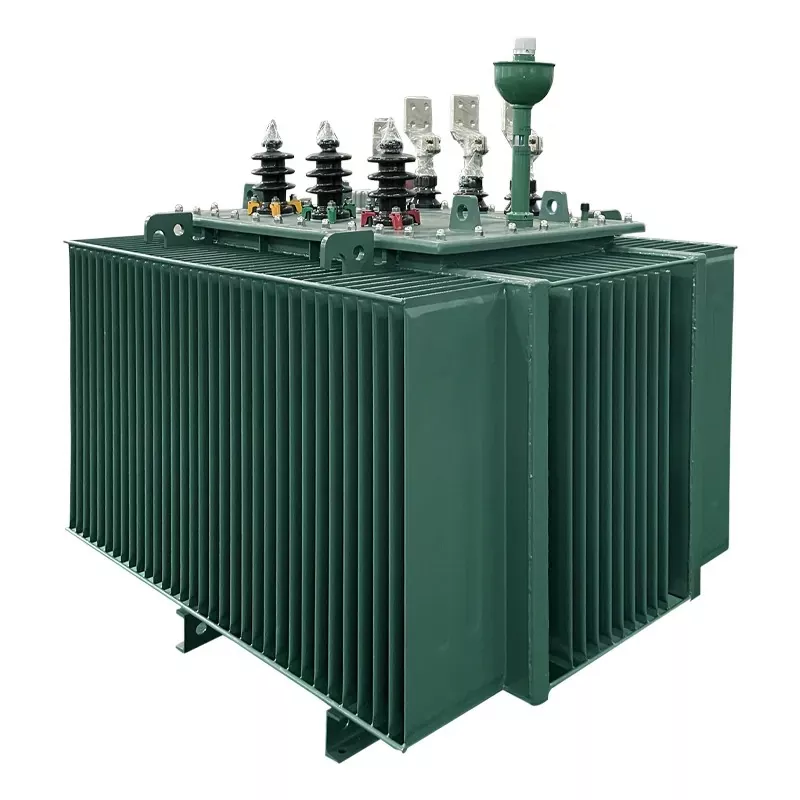

Трифазен маслен разпределителен трансформатор с стъпален превключвател под товар

Трифазният маслен разпределителен трансформатор с стъпален превключвател под товар е важно оборудване в съвременните разпределителни системи, също един от важните продукти на Ceho. Тези продукти могат да регулират напрежението, без да прекъсват товара, подобрявайки качеството на захранването и стабилността на мрежата.

Изпратете запитване

Описание на продукта

Този трифазен маслен разпределителен трансформатор с стъпален превключвател под товар е изработен от висококачествена студено валцована силиконова стомана CRGO, осигуряваща ниски загуби на празен ход. Има добър енергоспестяващ ефект и забележителни социални и икономически ползи. Силна устойчивост на късо съединение и удари от мълния; Дизайнът на носещата конструкция с висока надеждност може да се използва както на открито, така и на закрито.

Напрежението и номиналната мощност на нашите трансформатори могат да бъдат персонализирани. Налични напрежения: 6kV, 6.3kV, 10kV, 10.5kV, 11kV, 12.47kV, 13.2kV, 13.8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 34.5kV, 35kV, 38kV...... 110 киловолта.

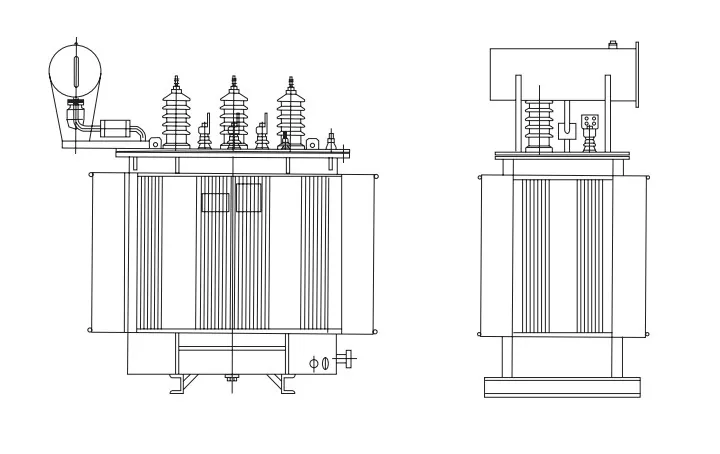

Контурен чертеж

Технически спецификации

Номинална мощност (kVA)	Номинално напрежение (kV)		Векторна група	Загуба на празен ход (W)	Загуба на натоварване (W)	Импеданс (%)
Номинална мощност (kVA)	HV	LV	Векторна група	Загуба на празен ход (W)	Загуба на натоварване (W)	Импеданс (%)
30	13.8 13.2 11 10.5 10 6.3 6 Диапазон на натискане: ±5%; ±2*2,5%	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Характеристика	Описание
Регулиране на напрежението	Позволява регулиране на напрежението при натоварване чрез стъпален превключвател, докато трансформаторът е под напрежение, обикновено с диапазон на регулиране от ±15% или повече .
Докоснете Changer Type	OLTC от вакуумен тип се предпочита за надеждност и дълъг живот; трябва да отговарят на стандартите IEC 60214 или AS 60214.1.
Метод на охлаждане	ONAN (Oil Natural Air Natural) е стандартен; някои варианти могат да използват OFAF (Oil Forced Air Forced) за по-висок капацитет.
Изолация и масло	Потопен в минерално масло за изолация и охлаждане; маслото трябва да отговаря на стандартите IEC 60296. Маслото в отделението на диверторния превключвател трябва да бъде изолирано от маслото на основния резервоар.
Строителство	Обикновено сърдечен тип, с медни намотки, гофриран стоманен резервоар и херметически затворен дизайн за предотвратяване на навлизането на влага.
Докоснете Control	Поддържа автоматична, локална ръчна (електрическа) и аварийна ръчна (механична) работа. Включва крайни изключватели, термична защита и индикатори за положение.

Нормални условия на околната среда

1. Околна температура: Не повече от +40℃, Не по-малко от -25℃, Средната месечна температура е не повече от +30℃., Средната годишна температура е не повече от +20℃.

2. Надморска височина: Не повече от 1000м.

3. Вълната на захранващото напрежение е подобна на синусоида.

4. Захранващото напрежение на трифазен маслен разпределителен трансформатор с стъпален превключвател под товар е приблизително симетрично.

5. Общото хармонично съдържание на тока на натоварване не трябва да надвишава 5% от номиналния ток;

6. Място за инсталиране: На закрито или на открито.
