Какво представлява разпределителната апаратура за ниско напрежение MNS

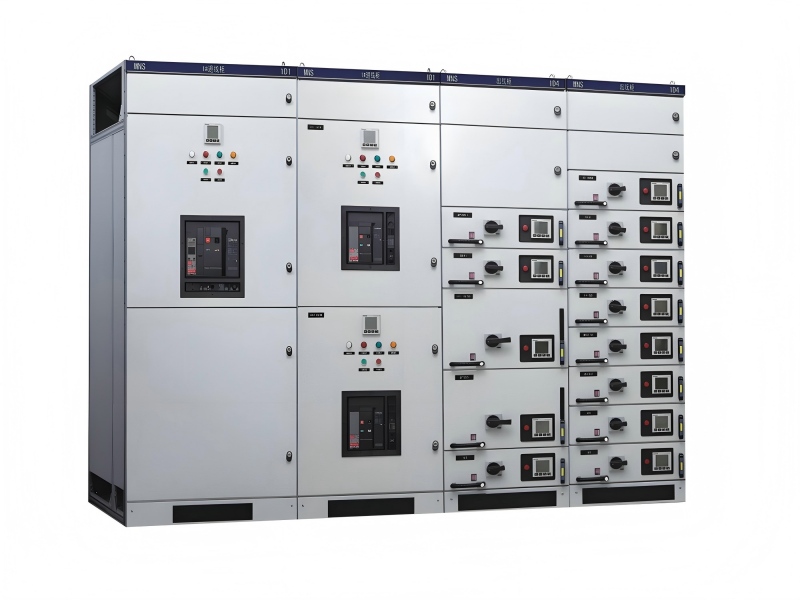

MNS нисковолтова изтегляща разпределителна апаратура

Разпределителната апаратура за ниско напрежение MNS е модулно комбинирано устройство, специално проектирано за електроразпределителни системи за ниско напрежение, приложимо към електрически мрежи с честота на променлив ток 50-60Hz и номинално работно напрежение 660V и по-ниско.

Основната му структура е сглобена с 25 mm модулни стоманени рамки със С-сечение, включващи трипозиционен дизайн (свързан/тест/разделен) за чекмеджета и поддържа смесената конфигурация от 1-3 основни модула, както и 1/4 и 1/2 подблока. Общата ефективна монтажна височина на шкафа достига 1800 мм. Максималният номинален ток на хоризонталната шина на това оборудване може да достигне 5000A, а издържаният ток на вертикалната шина варира от 900A до 1600A, със степен на защита, покриваща стандартите IP30 до IP54.

Сценариите му за приложение включват конвенционални среди като електроцентрали, промишлени и минни предприятия и общинско строителство. След специална обработка може да се използва и в екстремни среди като офшорни нефтени платформи и атомни електроцентрали.

Съдържание

1. Основна структура

2. Технически характеристики

3. Адаптивност към околната среда

4. Типични приложения

5. Иновативен дизайн

6. Контрол на качеството

1. Основна структура (модулен, модул E=25 mm)

1.1 Рамка на шкафа

- Материал: Студено валцувани стоманени С-образни профили с 25 mm модулни отвори, поцинковани и прахово напръскани за отлични антикорозионни характеристики и надеждно заземяване.

- Общи размери: Височина 2200 мм, ширина 400/600/800 мм, дълбочина 800/1000 мм.

- Дизайн на преградата: Независимо функционално отделение, отделение за шини и отделение за кабели с безопасна изолация между всяка зона.

1.2 Функционални единици (Core Draw-out Type)

(1) PC модул (захранваща клетка, входящ/шинен съединител/силов ток захранващ)

- Приема конфигурация от фиксиран или изтеглящ се тип, оборудван с прекъсвачи като Emax за приложения с голям ток.

- Позиция на монтаж: Горна или задна част на шкафа, свързана към главната шина с висока мощност на прекъсване.

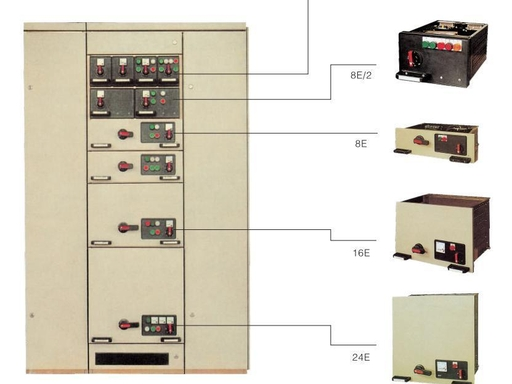

(2) MCC модул (Център за управление на двигателя, изход тип чекмедже)

- Стандартни размери на чекмеджета: Височина 100/150/200 мм (4E/6E/8E).

- Функции: Управление на двигателя (директен старт / старт звезда-триъгълник / мек старт), захранване, осветление и вериги за управление.

- Три работни позиции: работа (свързана), тест (изолирана), изтегляне (изключено захранване), оборудвани с механични блокировки за предотвратяване на неправилна работа.

(3) Компенсационно звено

- Инсталиран с комплекти кондензатор и реактор за компенсиране на реактивната мощност и потискане на хармониците.

(4) Дозиращ блок

- Оборудвани с PT, CT и електромери за реализиране на измерване на електрическа енергия и оперативен мониторинг.

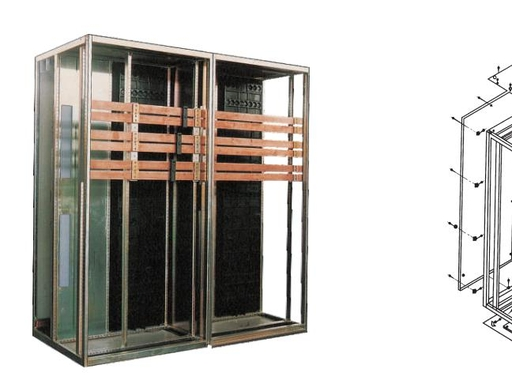

1.3 Шинопроводна система

- Главна шина: медни шини TMY, хоризонтално разположени с изолационни опори за разпределение на мощността.

- Разпределителна шина: Вертикално разположена и свързана към чекмеджета чрез щепселни връзки за надеждна работа на контакта.

- Система за заземяване: Пълно заземяване на тялото на шкафа, рамката и чекмеджетата, за да се осигури непрекъсната защита.

1.4 Защита и безопасност

- Степен на защита: стандартен IP30, персонализиран IP40/IP54 за защита срещу електрически удар и чужди обекти.

- Блокиращи устройства: Механични блокировки за трипозиционни чекмеджета, блокировки между прекъсвачи и разединители, както и блокировки за врати и прекъсвачи.

- Изолационна структура: Инженерни пластмасови прегради с висока якост, забавящи горенето, за предотвратяване на дъга и защита от случайно докосване.

2. Технически характеристики

Оптимизираният дизайн, базиран на технологията на ABB, реализира сглобяването на различни компоненти чрез модулиране. Чекмеджето е оборудвано с механично блокиращо устройство за поддържане на бързи операции за запушване и изваждане. Плъгинът на главната верига се отличава с отлична краткотрайна издръжливост и висок капацитет на прекъсване, с превъзходна динамична и термична стабилност. Гъвкавата електрическа схема може да отговори на повечето сценарии за разпределение на мощността.

Шкафът приема дебела скелетна структура с С-профил с двойна антикорозионна обработка от студено валцована стоманена плоча и алуминизирана цинкова плоча. Вътрешните функционални зони включват отделение за хоризонтална шина, отделение за електрически компоненти и отделение за кабели, които са физически изолирани от огнезащитни инженерни пластмасови плочи. Стандартният шкаф разполага с цялостна модулна смесена конфигурация и силна адаптивност към сцената.

3. Адаптивност към околната среда

Конвенционалният работен температурен диапазон не е по-висок от +40 ℃ и не по-нисък от -5 ℃ за температура на околния въздух, като средната температура в рамките на 24 часа не надвишава +35 ℃. По отношение на условията на влажност, относителната влажност не трябва да надвишава 50% при максимална температура от +40 ℃ и може да достигне до 90% при +20 ℃.

Двурежимните системи за разсейване на топлината са конфигурирани за специални среди. Режимът на въздушно охлаждане приема подвижни плочи за разсейване на топлината и адсорбционни мрежи с активен въглен, докато режимът на водно охлаждане приема навити водни тръби за циркулиращо разсейване на топлината. Режимът на работа може да се превключва автоматично според сензорите за влажност.

4. Типични приложения

В областта на производството на електроенергия това оборудване служи като захранващ централен шкаф за управление на двигатели с голяма мощност и е оборудвано с конвенционални серийни прекъсвачи. В приложенията на подстанции вертикалната шина приема двуслойна структура със стабилна непрекъсната производителност на тока. За сценарии на нефтохимическата промишленост се избират шкафове със степен на защита IP54, а отделението за шини е покрито с боя, устойчива на киселини и основи.

Подобреният патентован модел, пуснат на пазара през 2024 г., добавя чекмеджета за синхронно управление с електрически телескопичен прът и въртящи се филтриращи екранни структури, което подобрява оперативната ефективност и надеждността при сценарии за производство, пренос и разпределение на енергия.

5. Иновативен дизайн

Патентът за полезен модел (CN215221413U) на Jiangsu Linmai Electric през 2024 г. реализира операция на свързване с множество чекмеджета, с електрически телескопични пръти, контролиращи синхронното движение на три групи фиксирани плочи.

Патентът за изобретение (CN114665407A) на Shandong Dingsheng през 2024 г. включва влагоустойчив дизайн. Модулната структура на чекмеджето, двурежимната система за разсейване на топлината и задействащият механизъм за индукция на влажност подобряват адаптивността във влажна среда. Свързващото устройство на горната преграда на шкафа и резервоара за съхранение на вода ефективно предотвратява обратния поток на дъждовната вода, а долната направляваща структура на потока подобрява ефективността на дренажа.

6. Контрол на качеството

Продуктът е получил сертификат CCC и прилага стандарта GB7251.1-2005 в производствения процес. Фабричният тест включва тест за диелектрична якост 2500V/1min.

Спецификацията за транспортиране ограничава количеството на единична пратка до не повече от 4 единици, а вертикалното отклонение на повдигане трябва да бъде по-малко от 15 градуса. По време на пускането в експлоатация са необходими повече от три теста за запушване на чекмеджетата, за да се гарантира квалифицирано съпротивление на контактите на контактите.

Резюме

Разпределителната уредба MNS е пълно оборудване за ниско напрежение от висок клас с модулен дизайн, изтегляща се структура, висока безопасност, удобна поддръжка и интелигентна възможност за разширяване. Отличаващ се с надеждна структура, стабилно електрозахранване и гъвкава поддръжка, той се превърна в предпочитано основно оборудване за системи за разпределение на електроенергия с ниско напрежение в индустриални и ключови строителни проекти.
