Пълен комплект оборудване за ниско напрежение

1.Основна дефиниция

Пълен комплект оборудване за ниско напрежение е пълен комплект електрически устройства, използвани за разпределение на мощността, контрол и защита в сценарии, при които променливотоковото напрежение е ≤ 1000V и постояннотоковото напрежение е ≤ 1500V. Включва главно разпределителни уреди за ниско напрежение, разпределителни шкафове за ниско напрежение, разпределителни кутии за ниско напрежение и други категории. Като основно оборудване за пренос на електроенергия с ниско напрежение в енергийни системи, то се използва широко във фабрики, сгради, нова енергия и други области.

Проектирането, производството и експлоатацията на такова оборудване трябва стриктно да отговарят на серията национални стандарти GB/T 7251 и трябва да преминат задължителното продуктово сертифициране в Китай (CCC). Понастоящем пълното оборудване за ниско напрежение се надгражда към интелигентност и цифровизация. Международният стандартДопълнителни изисквания за интелигентно оборудване с пълен комплект(IEC TS 63290), ръководен и формулиран от Китай, беше официално пуснат, осигурявайки международна основа за индустриално развитие. Новото поколение интелигентно оборудване обикновено е оборудвано с цифрови шлюзове и безжични сензори, които могат да реализират мониторинг в реално време на работното състояние, предсказуема поддръжка на повреди и дистанционно управление. Например ABB MNS® 3.0 цифрова разпределителна апаратура за ниско напрежение и домашната разпределителна апаратура за ниско напрежение клас 1E за Hualong One са типични представители в индустрията.

2. Състав на оборудването

Основните функции на пълното оборудване за ниско напрежение са: приемане и разумно разпределение на мощността, предавана от трансформатори; защита на вериги срещу претоварване и късо съединение; осъществяване на управление на превключването и наблюдение на работата на вътрешни комутационни уреди.

От гледна точка на разделянето на категории, то обхваща превключвателни шкафове за ниско напрежение, разпределителни табла, контролни кутии, превключвателни кутии и друго оборудване. Според функциите, той може да бъде разделен на разпределителен тип PCC шкафове (Център за управление на мощността) и двигателен тип MCC шкафове (Център за управление на двигателя). Често срещаните типове шкафове в електроразпределителните системи за ниско напрежение включват входящи шкафове, компенсационни шкафове за кондензатор, съединителни шкафове, изходящи шкафове и т.н. Основните разпределителни разпределителни шкафове като MNS, GCS и GCK на пазара са сглобени със стандартни модули, подходящи за захранващи и разпределителни системи с номинално напрежение ≤ 690V и номинален ток в рамките на 6300А.

От гледна точка на електрическата структура, оборудването е разделено на главна верига (първична верига) и спомагателна верига (вторична верига). Главната верига е отговорна за преноса на енергия и нейните основни компоненти включват прекъсвачи, предпазители, контактори, термични релета, токови трансформатори и др. Спомагателната верига е отговорна за управлението и предаването на сигнали, а нейните основни компоненти включват измервателни уреди, контролни бутони, релета, контролни и контролни блокове и др.

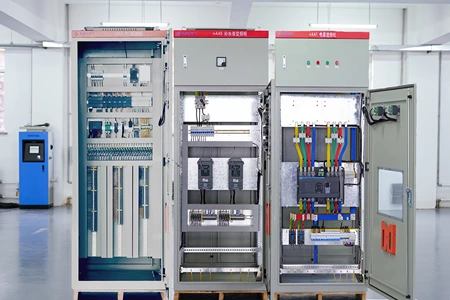

От гледна точка на физическата структура стандартният шкаф включва корпус на шкафа за опора и защита, главни шини и разклонителни шини за пренос на енергия, както и камери за шини, монтажна зона за електрическо оборудване и компоненти и камера за кабелна връзка за инсталиране и свързване на захранващи кабели. За изтеглящ се тип разпределителна апаратура за ниско напрежение, нейните компоненти се монтират в изтеглящи се чекмеджета.

3. Принцип на работа

А.Основен процес Основните задачи на разпределителната апаратура за ниско напрежение са: получаване на захранване от трансформатори, разпределяне към всяка захранваща верига чрез шини и захранване на оборудване надолу по веригата; защита на вериги срещу претоварване и късо съединение; прецизно контролиране на превключването и наблюдение на вътрешни комутационни уреди.

б.Автоматично прехвърляне на двойно захранване Двата входящи прекъсвача и прекъсвачът на съединителя на шината са електрически/механично свързани. Когато една верига се повреди, резервното захранване се включва автоматично, за да се подобри надеждността на захранването.

В.Интелигентен работен режим Field bus + PLC/SCADA система реализира дистанционно управление, събиране на данни, мониторинг на състоянието, интелигентна диагностика и предсказуема поддръжка.

4. Основни видове и продукти

4.1 Разпределителни шкафове с изтеглящ се тип

А.Представител: MNS, GCS, GCK

б.Стандарти: IEC 60439-1, GB/T 7251

В.Приложение: 50Hz, ≤690V, ≤6300A захранващи и разпределителни системи

4.2 Разпределителна апаратура с фиксиран разделен тип

А.Представител: GCD

б.Състав: Кабинет на Power Center (PC) + шкаф на Motor Control Center (MCC).

4.3 Интелигентно цифрово пълно оборудване

А.Стандартна конфигурация: Gateway, сензори, безжично измерване на температурата, комуникационни модули

б.Възможности: Дистанционно наблюдение, ранно предупреждение, управление на експлоатацията и поддръжката

5. Технически параметри и стандарти

5.1 Основни технически параметри

· AC: ≤ 1000V, честота ≤ 1000Hz

· DC: ≤ 1500V

· Индустриална обща употреба: ≤ 690V, максимален ток 6300A

5.2 Национални стандарти

· GB/T 7251.1-2023: Общи правила за комутационни и контролни апарати за ниско напрежение

· GB/T 7251.2-2023: Силови разпределителни и контролни модули (заменя старата версия GB/T 7251.12-2013)

· GB/T 7251.3: Специфични изисквания за разпределителни табла

· GB/T 7251.4: Специфични изисквания за възли за строителни обекти

· GB/T 15576: Пълен комплект оборудване за компенсиране на реактивна мощност за ниско напрежение

5.3 Международни стандарти

· IEC TS 63290: Допълнителни изисквания за интелигентно оборудване с пълен комплект (водено и формулирано от Китай)

5.4 Сертифициране и надзор

· Задължително: CCC Сертификация (на базата на GB/T 7251.2-2023)

· Доброволно: CQC 3177-2025 Сертификация за енергоспестяване Техническа спецификация

· Елементи за проверка на вземане на проби: Маркировка, конфигурация на компоненти, вътрешни вериги и връзки, външни проводникови клеми, окабеляване, експлоатационни характеристики и функции, диелектрични свойства, защита от токов удар и цялост на защитните вериги, хлабина и път на пълзене и др.

6. Полета за приложение

А.Традиционна промишленост и енергетика: електроцентрали, подстанции, промишлени и минни предприятия, петролна, химическа промишленост, металургия, използвани за електрозахранващи и разпределителни системи като електроразпределение, управление на двигатели и преобразуване и контрол на мощността на осветлението.

б.Муниципалитет и строителство: Общинско строителство, сгради, имоти в търговски центрове, големи предприятия, болници, училища, търговски комплекси и други места на електроразпределителни системи.

В.Нововъзникваща и критична инфраструктура: Особено подходяща за критични сценарии за захранване с високи изисквания за надеждност и интелигентност на захранването, като центрове за данни, нова енергия, железопътен транспорт.

г.Основни цели: Разпределение на мощността, преобразуване, контрол и компенсация на реактивната мощност за осигуряване на стабилно и безопасно захранване.

7. Изисквания за безопасност при работа

7.1 Ключови точки от инспекцията на експлоатацията

· Ясни и правилни етикети и номера на електрическите компоненти на разпределителното табло и таблото; здрава фиксация, точна позиция и гъвкава работа на всички ръкохватки, бутони и клавиши на панела, съобразени с реалните условия на обекта.

· Правилна индикация на сигналните светлини за затваряне/изключване и други сигнали на разпределителното табло.

· Здрави контакти на разединители, прекъсвачи, предпазители, трансформатори и др., без прегряване или обезцветяване.

· Без повреда или стареене на изолацията на проводниците на вторичната верига.

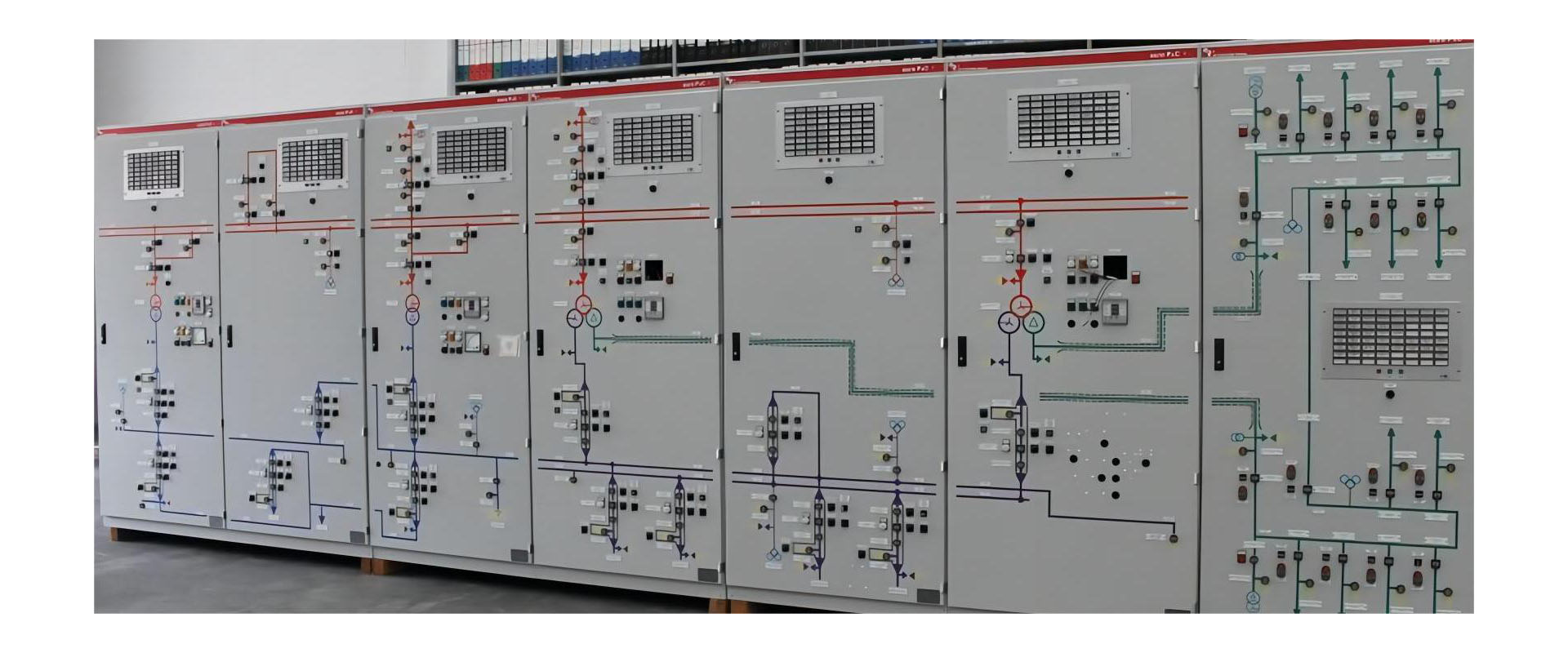

· Когато на панела за разпределение на мощността има работна мимическа платка, мимическата платка е в съответствие с работния статус на електрическото оборудване на място.

· Твърди измервателни уреди или стъклени капаци, точни показания на измервателните уреди.

· Добри осветителни лампи в електроразпределителната стая, ярко и равномерно осветление, без отблясъци при наблюдение на измервателните уреди.

· Отстранявайте проблемите, открити при проверката, своевременно и водете записи.

7.2 Спецификации за безопасност при работа под напрежение с ниско напрежение

· Работата под напрежение трябва да се наблюдава от специално лице, използвайте инструменти с изолирани дръжки, стойте върху сухи изолационни материали, носете изолирани ръкавици, предпазни каски и работно облекло с дълги ръкави. Строго е забранено използването на пили, метални линийки, четки и кърпи за прах с метални предмети.

· Когато работите върху линии под напрежение с ниско напрежение, издигнати на същия стълб като високо и ниско напрежение, първо проверете разстоянието от линиите за високо напрежение и вземете мерки за предотвратяване на случаен контакт с оборудване под напрежение с високо напрежение.

· Преди да бъдат изолирани живи проводници с ниско напрежение, работниците не трябва да ги пресичат.

· Когато работите върху разпределителни устройства за ниско напрежение под напрежение, осигурете добра изолация или съответно безопасно разстояние между човешкото тяло и земята, човешкото тяло и околния заземен метал, човешкото тяло и други проводници. Трябва да се вземат мерки за изолация, за да се предотврати късо съединение между фази и еднофазно заземяване.

· Разграничете фазовите и неутралните проводници, преди да се катерите по стълбове и изберете добра работна позиция.

· Когато изключвате проводниците, първо изключете фазовите и след това нулевите проводници; последователността е обратна при свързване на проводници.

· Поради малкото междуфазово разстояние при ниско напрежение, трябва да се внимава човешкото тяло да не докосва два края на проводника едновременно по време на поддръжката.
