HB-12 Екологичен основен модул с пръстеновидна изолация

Ceho е производител в Китай и можете да закупите нашия HB-12 екологичен пръстеновиден основен модул с газова изолация с увереност. И ние ще ви предложим най-доброто следпродажбено обслужване и навременна доставка. Този пръстеновиден основен блок е пълен комплект от устройство за разпределение на мощност от 12KV, трифазен променлив ток 50Hz, единична шина и сегментна система с една шина.

Изпратете запитване

Описание на продукта

Екологичният пръстеновиден модул с газова изолация HB-12 е пълен комплект разпределително оборудване с напрежение 12KV, трифазен променлив ток 50Hz, система с единична шина и система с единична секция на шина. Има проста структура, гъвкава работа, надеждно блокиране и удобна инсталация. Различните потребители могат да получат задоволителни технически решения за различни приложения. Чрез възприемане на сензорна технология, технология за автоматично управление и информационна технология, заедно с усъвършенствани технически характеристики и прости и гъвкави решения за сглобяване, той може да отговори на постоянно променящите се изисквания на пазара и е подходящ за интелигентните изисквания на електрическите мрежи.

HB-12 Екологично изолиран пръстен с газова изолация е приложим за индустриални и граждански кабелни пръстеновидни мрежи и проекти за крайни разпределителни мрежи. Що се отнася до приемането и разпределението на електрическа енергия, той е особено подходящ за разпределение на електроенергия в градски жилищни райони, малки вторични подстанции, превключватели, кабелни разклонителни кутии, подстанции тип кутия, промишлени и минни предприятия, търговски центрове, летища, метро, производство на вятърна енергия, болници, спортни обекти, железопътни линии, тунели и други места.

Условия за обслужване

Температура на околния въздух: -40℃-+50℃

Влажност: Максимална средна относителна стойност, дневна <95%, месечна <90%

Надморска височина: ≤4000 м

Сеизмична устойчивост: 8 градуса

Възможност за ползване при специални условия по договаряне

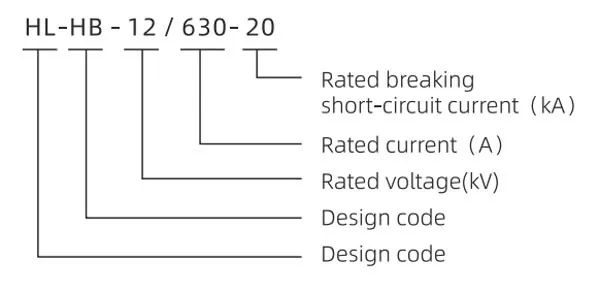

Модел

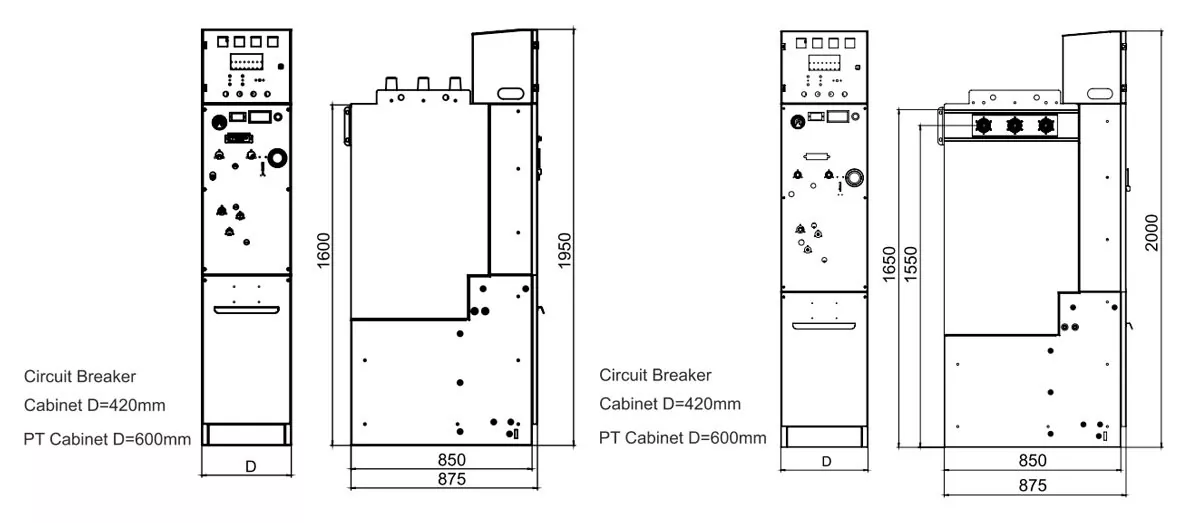

Размери на разпределителната уредба

Размер на шкафа (Ш×Д×В)	Шкаф за прекъсвачи	Шкаф за кабелна връзка	PT шкаф

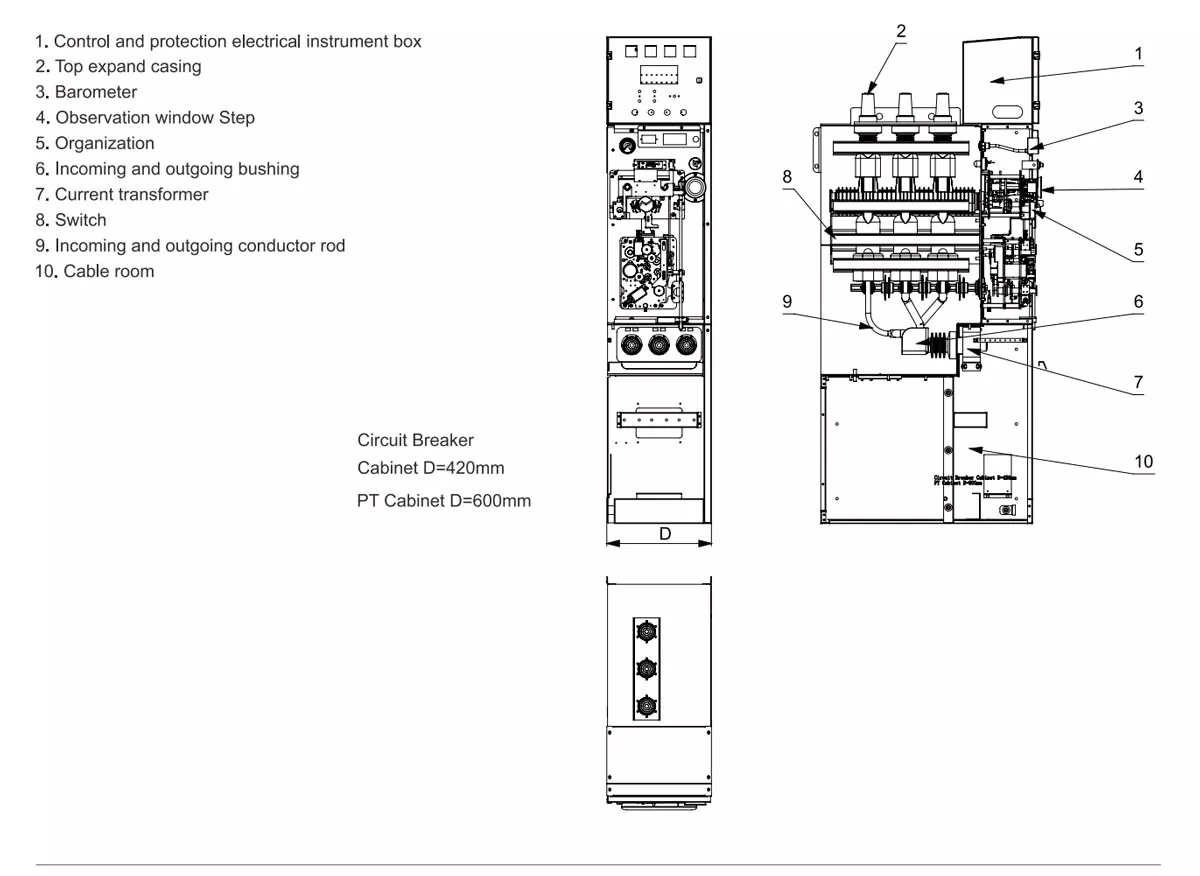

Горно разширение	420×850×1950	420×850×1950	600×850×1950

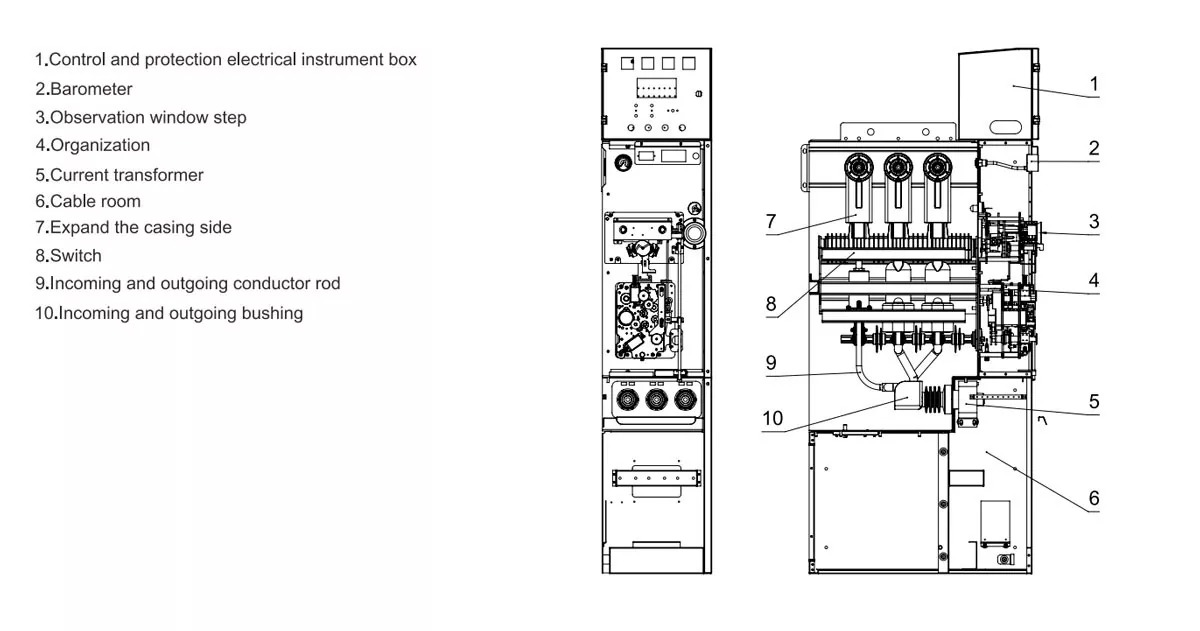

Странично разширение	420×850×2000	420×850×2000	600×850×1950

Технически параметър

Основните технически параметри на екологичния газоизолиран RMU

Номинално напрежение	kV	12
Номинален ток	A	630
Метод за гасене на дъга		Вакуумна превключваща тръба
Метод на изолация		Чист въздух или азот
Номинален ток на прекъсване на късо съединение	kV	20
Номинални времена на прекъсване на късо съединение	пъти	30
Номинален ток на затваряне при късо съединение (пик)	kV	50
Номинален краткотраен ток на издръжливост 3s (rms)	на	20 (главна верига), 17, 4 (заземителна верига)
Номинален пиков ток на устойчивост	на	50 (главна верига), 43, 5 (заземителна верига)
Устойчивост на честота на захранване (1 мин.)	kV	42 (фаза към земя, фаза към фаза), 48 (счупване)
Устойчивост на напрежение на мълния	kV	75 (фаза към земя, фаза към фаза), 85 (счупване)
Частичен разряд	PC	≤20
Номинална последователност от операции на vcbs		O-0.3s-co-180s-co
Издържа на вътрешни дъгови повреди	КА\С	20/0,5
Механичен живот	пъти	10000 (VCB) 3000 (Изолиращ прекъсвач, Заземителен прекъсвач)
Съпротивление на основната верига на всяка фаза	mΩ	120
Номинален ток на късо съединение при заземяване (пикова стойност)	The	43, 5
Времена на затваряне на заземителя	пъти	2
Степен на защита	MPa	IP67 (газова кутия), IP4X (корпус)
Номинално налягане на газа (манометрично налягане)	MPa	0.02
Минимално работно налягане на газа	0/0	0
Номинален годишен процент на течове	ppm	0.01
Съдържание на влага във въздушната кутия	kV	≤150
Устойчивост на напрежение на захранващата честота на спомагателната верига (1 мин.)		2

Основен технически параметър на прекъсвача

Номинално напрежение	12
Номинален ток	630
Номинален ток на прекъсване на късо съединение	20
Номинален ток на затваряне при късо съединение (пик)	50
Номинален краткотраен ток на издръжливост 3s (rms)	20
Номинален пиков ток на устойчивост	50
Номинална последователност от операции	O.-0.3s-C.O.-180s-C.O.
Устойчивост на честота на захранване (1 мин.)	42 (фаза към земя, фаза към фаза), 48 (счупване)
Устойчиво напрежение на импулс на мълния (пик)	75 (фаза към земя, фаза към фаза), 85 (счупване)
Частичен разряд	≤5
Механичен живот	10000
Съпротивление на главния контур на фаза	≤110
Контактно разстояние	9±1
Преход на контактното налягане	3±0, 5
Контактно крайно налягане	1800±100N
Трифазно отваряне (различни фази)	≤1
Време за отскачане при затваряне на контакт	≤2
Време на затваряне	≤70
Работно време	≤60
Средна скорост на отваряне	1,1+0,2
Средна скорост на затваряне	0,8+0,2
Номинален брой прекъсвания на тока на късо съединение	30
