Разберете с един поглед: Кои са основните технологии и основни приложения на разпределителната апаратура за ниско напрежение?

Комутационната апаратура за ниско напрежение е основното оборудване в съвременните системи за захранване и разпределение, използвано главно за разпределение на електроенергия, управление на веригата, защита от претоварване, защита от късо съединение, защита от утечки на земя и мониторинг на мощността. Той се прилага широко във фабрики, сгради, центрове за данни, болници, търговски центрове, общинско инженерство и други области. С компактна структура, висока безопасност и надеждност, удобна поддръжка и висока интелигентност, това е ключовото оборудване за осигуряване на стабилна работа на енергийните системи. Тази статия представя напълно основните технически точки на разпределителната апаратура за ниско напрежение по отношение на структура, параметри, производителност, избор и приложение.

1. Основни компоненти на разпределителна апаратура за ниско напрежение

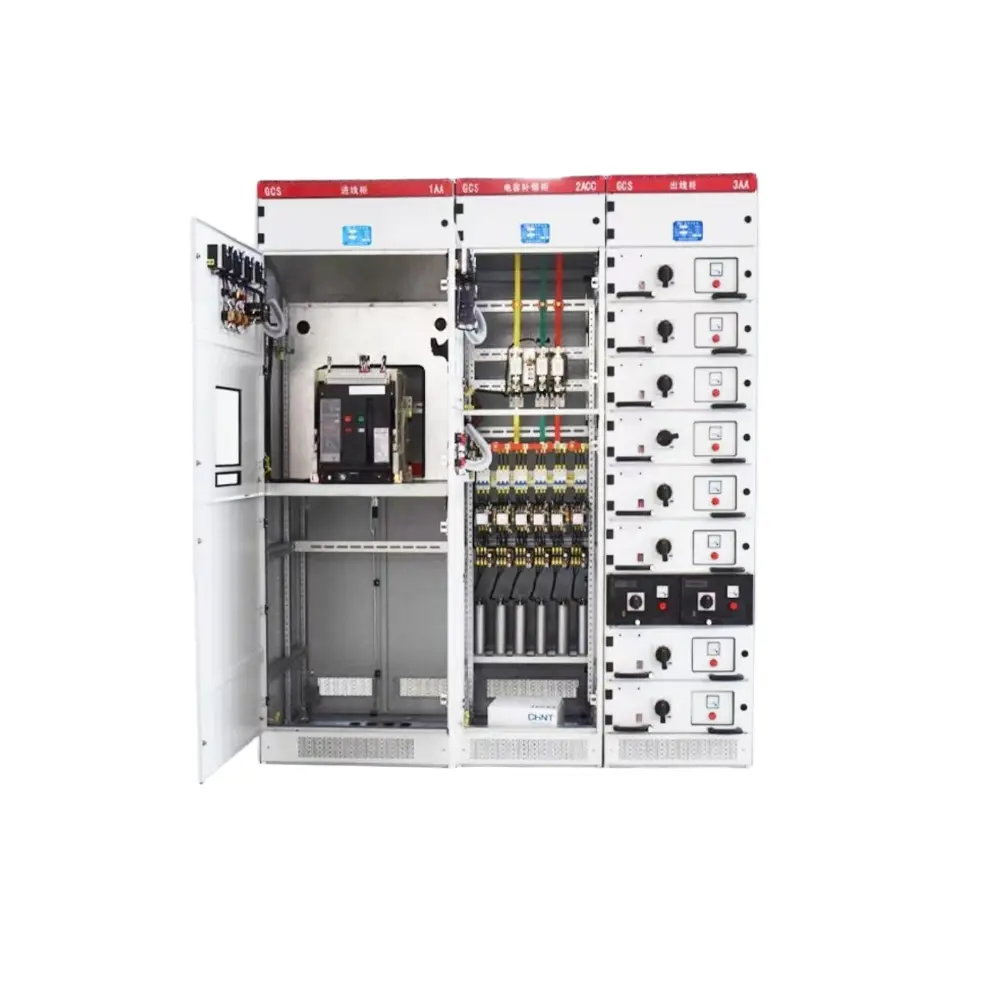

Типичното разпределително устройство за ниско напрежение приема aнезависима изолационна структура с три отделения за по-висока безопасност, надеждност и поддръжка:

А.Отделение за прекъсвач: Вертикално разположен, способен да държи множество прекъсвачи; всяка верига е независимо разделена без смущения.

б.Автобусно отделение: Разположен зад отделението на прекъсвача и изолиран чрез изолационни прегради за ефективно предотвратяване на разпространението на повредата.

В.Отделение за кабели: Разположен в задната или предната част на шкафа, удобен за кабелна връзка и поддръжка, с просторно пространство и стандартизирано окабеляване.

По начин на работа и поддръжка:

г.Достъп отзад: Традиционна стандартна структура с голямо пространство за поддръжка.

д.Достъп отпред: Монтиране на стена, по-малка дълбочина, спестяване на място.

Дизайнът на независимото отделение избягва случаен контакт с части под напрежение по време на поддръжката, ограничава обхвата на повреда на дъгата и значително подобрява безопасността на оборудването и персонала.

2. Ключови оценени параметри

3. Индекси на основните електрически характеристики

a. Номинален ток на издръжливост на късо съединение (SCCR)

Максималният ток на късо съединение, който разпределителната уредба може безопасно да издържи за кратко време по време на повреда, което определя устойчивостта на късо съединение на оборудването и е важна гаранция за безопасна работа.

b. Номинален ток за краткотрайна устойчивост

Токът на късо съединение, който разпределителното устройство може да понесе без деформация или повреда в рамките на определено време (обикновено 1 секунда или 0,5 секунди), гарантирайки, че системата няма да се срине при условия на повреда.

c. Рейтинг на прекъсване

Максималният ток на повреда, който прекъсвач може безопасно да прекъсне. Той трябва да бъде по-голям от очаквания ток на късо съединение на системата, в противен случай ще причини експлозия или пожар.

d. Степен на защита от проникване (IP рейтинг)

· IP30: Предотвратява контакт с пръсти с части под напрежение

· IP40: Предотвратява навлизането на чужди тела с диаметър ≥1 mm

· IP54: Прахоустойчив и устойчив на пръски, подходящ за влажна и прашна среда

e. Граница на повишаване на температурата

Съгласно националните стандарти повишаването на температурата на разпределителната уредба при продължителна работа при номинален ток не трябва да надвишава границата, осигуряваща стабилност на изолацията и удължен експлоатационен живот.

4. Основни технически ключови точки на разпределителната апаратура за ниско напрежение

(1).Структура на шкафа и технология за разделяне

Приема три независими изолирани отделения: отделение за прекъсвач, отделение за шина и отделение за кабели, като ефективно предотвратява разпространението на дъгата и подобрява безопасността при работа и поддръжка.

(2)Устойчивост на късо съединение и технология за издръжливост на кратко време

Оборудван със силно съпротивление на късо съединение, стриктно съвпадащ SCCR и краткотраен издържан ток, за да се гарантира липса на деформация, изместване на шината или срив на системата при повреди.

(3)Технология за прекъсване на прекъсвач и селективна координация

Капацитетът на прекъсване отговаря на максималния ток на повреда в системата. Регионалната селективност се реализира чрез кратковременно забавяне и незабавна координация на защитата, ограничавайки прекъсванията само до повредената верига.

(4)Проектиране на шинна система и контрол на повишаването на температурата

Оформление на шините с нисък импеданс, ниски загуби и високо разсейване на топлината за стриктно контролиране на дългосрочното повишаване на работната температура, осигуряване на токов капацитет, живот на изолацията и стабилност на оборудването.

(5)Интегрирана технология за защита и измерване

Интегрира защита от претоварване, късо съединение, утечка на земя, пренапрежение, ниско напрежение, загуба на фаза и дъгова защита с интелигентни измервателни уреди и сензори за цялостна безопасност.

(6)Интелигентни и цифрови технологии

Поддържа онлайн наблюдение, дистанционно управление, предварителна аларма за повреда, енергийна статистика и комуникационни мрежи, надграждане до необслужвана и интелигентна работа, базирана на облак.

(7)Защита от проникване и адаптивност към околната среда

Отговаря на степени на защита IP30–IP54, като се адаптира към влажност, прах, корозия, среда с висока и ниска температура за подобрена гъвкавост и издръжливост.

(8)Модулен и стандартизиран дизайн

Модулните модули, стандартизираните интерфейси и гъвкавото разширение съкращават времето за производство, монтаж и въвеждане в експлоатация и намаляват общите разходи.

5. Защитни функции

Комутационната апаратура за ниско напрежение е оборудвана с множество защити, за да се гарантира безопасността на системата:

l Защита от претоварване

l Мигновена защита от късо съединение

l Защита от късо закъснение при късо съединение

l Защита от заземяване/заземяване

l Защита от пренапрежение и понижено напрежение

l Защита от загуба на фаза и последователност на фазите

l Откриване на повреда на дъга (AFD)

l Усъвършенстваната интелигентна комутационна апаратура също така осигурява:

l Он-лайн мониторинг на температурата

l Мониторинг на частичен разряд

l Анализ на качеството на електроенергията

l Дистанционна аларма за повреда

6. Общи структурни типове

Разпределителна апаратура с фиксиран тип

Проста структура, ниска цена, висока надеждност, подходяща за общи сценарии за разпределение на енергия.

Разпределителна уредба тип чекмедже

Всяка верига е независимо чекмедже; поддръжката може да се извърши чрез изваждане на едно чекмедже без прекъсване на захранването, без да се засягат други вериги. Идеален за болници, центрове за данни и производствени линии, изискващи висока надеждност.

Разпределителна апаратура с изтеглящ се тип

Главният прекъсвач може да бъде напълно изваден за по-безопасна и по-бърза поддръжка.

7. Разлики между разпределителната апаратура за ниско напрежение и разпределителните табла

Разпределителна апаратура: Напълно затворени, изолирани от отделение, изтеглящи се прекъсвачи, издръжливи за кратко време от 30 цикъла, поддържащи селективна координация, по-висока безопасност.

Разпределително табло: отворена структура, фиксирани прекъсвачи, само 3 цикъла за кратко време, по-ниска цена.

Разпределителната уредба е по-подходяща за главни входящи, съединителни и важни товари; разпределителните табла се използват за терминално разпределение на мощността.

8. Интелигентна комутационна апаратура за ниско напрежение

Интелигентната комутационна апаратура интегрира:

① Интелигентни прекъсвачи

② Сензори за ток / напрежение / температура

③ Микропроцесорни защитни устройства

④ Инструменти за управление на мощността

⑤ 4G / WiFi / Ethernet комуникация

Поддържа:

① Дистанционно наблюдение и управление

② Статистика и анализ на потреблението на енергия

③ Предварителна аларма за повреда и автоматично записване

④ Връзка с интелигентни електроразпределителни системи

Това е стандартна конфигурация за интелигентни фабрики, интелигентни сгради и центрове за данни.

9. Типични случаи на приложение

l Големи заводи за производство на автомобили

Осигурява основно разпределение на мощността и управление на двигателя за работилници за щамповане, заваряване, боядисване и сглобяване. Интелигентната комутационна апаратура от тип чекмедже позволява непрекъсната поддръжка и точно локализиране на повредата, осигурявайки непрекъснатост на производството 24/7.

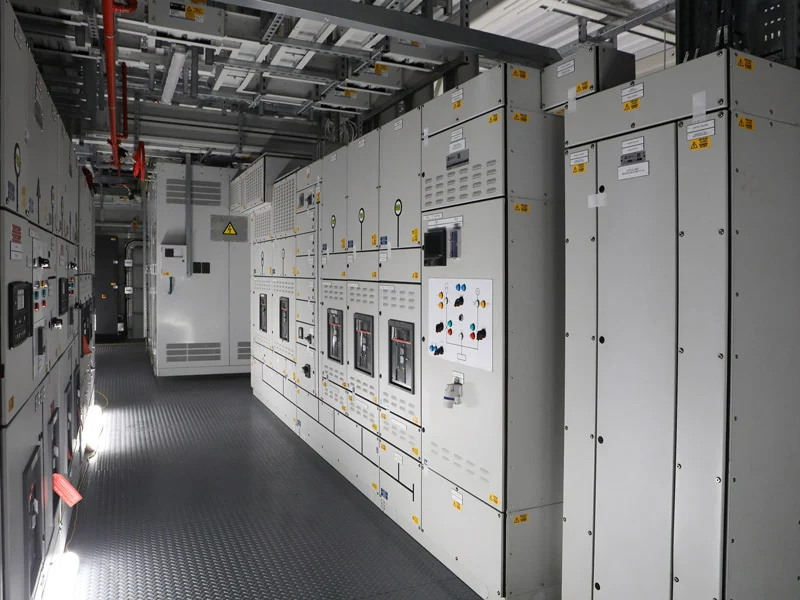

l Големи центрове за данни (ниво IV)

Приема резервно разпределение на захранването с двойна шина, поддържащо захранване с висока плътност на шкафа с превключване на ниво милисекунди. Наличността на системата достига 99,999%, идеална за 7×24 непрекъсната работа.

l Големи търговски комплекси и търговски центрове

Разпределя мощност за осветление, HVAC, асансьори, пожарогасене и вериги на магазини. Интелигентното наблюдение на веригата и статистиката за потреблението на енергия оптимизират управлението на мощността и намаляват оперативните разходи.

l Градски водни станции и пречиствателни станции

Захранва помпи, вентилатори, решетки и дозиращи системи във влажна и прашна среда. Пълната защита осигурява стабилна работа на общинското водоснабдяване и пречистване на отпадъчни води.

l Болници и медицински центрове от клас A

Доставя високо надеждно разпределение на двойно захранване за операционни зали, интензивни отделения, лаборатории и центрове за изображения. Превключването без прекъсване гарантира медицинска безопасност.

l Фотоволтаични и вятърни електроцентрали

Използва се за инверторно сливане, свързано с мрежата управление и разпределение на енергия за съхранение на енергия, подходящо за тежки външни среди с пълна защита на безопасността.

l Летища и железопътни транзитни центрове

Осигурява високо надеждно захранване за терминали, системи за сигурност, продажба на билети и осветление. Автоматичното превключване с двойно захранване гарантира непрекъсната работа на транспортния център.

l Високи жилищни сгради и интелигентни общности

Използва се за електроразпределение на сгради, обществено осветление, пожарогасене, асансьори и зареждащи пилоти. Компактната структура и пълната защита подобряват качеството на електрозахранването в общността.

10. Размер на пазара и тенденции в развитието

Размер на пазара

Световен пазар: Около 54–56 милиарда щатски долара през 2025 г., които се очаква да надхвърлят 83 милиарда щатски долара до 2032 г., с CAGR от 6%–7%.

Китайски пазар: Приблизително 169 милиарда RMB през 2025 г., нарастване със 7,8% на годишна база; Китай е най-големият единичен пазар в света, който представлява над 21% от световния дял.

Ключови драйвери: Нови енергийни системи, центрове за данни, нова енергия, интелигентно производство, градска инфраструктура и зареждане на EV.

Тенденции на развитие

Интелигентността става стандарт

Интелигентните прекъсвачи, сензори, IoT, облачно наблюдение, предварителна аларма за повреда и дистанционна O&M са широко разпространени, преминавайки от „пасивна защита“ към „активно предвиждане“.

Надстройка с по-висока надеждност и безопасност

Защитата на дъгата, наблюдението на частичен разряд, наблюдението на повишаване на температурата и селективната координация стават от съществено значение; по-висок IP рейтинг и по-силна устойчивост на късо съединение.

Зелено и енергоспестяващо

Ниски загуби, високоефективни автобуси и компоненти, нисковъглеродни материали и екологични процеси, отговарящи на целите за въглеродна неутралност.

По-висок дял на видовете чекмедже/теглене

Бърз растеж в индустрията, центрове за данни, болници и т.н., поддържащи непрекъсната поддръжка и осигуряващи непрекъснато захранване.

Дълбока адаптация към нова енергия

Специални решения за PV, вятърна енергия, съхранение на енергия и зареждане на EV, със защита срещу обратно зареждане, защита от пренапрежение и управление, свързано към мрежата.

Модулен, стандартизиран, компактен

По-бърза инсталация, по-малък отпечатък, гъвкаво разширение за захранване с висока плътност и бърза доставка.

Заключение

Като основно оборудване на електроразпределителни системи за ниско напрежение, структурният дизайн, защитната конфигурация и производственият процес на разпределителната апаратура за ниско напрежение влияят пряко върху надеждността на захранването, безопасността на оборудването и безопасността на персонала. Водена от тенденциите за интелигентност, екологизация, висока надеждност и модулиране, индустрията ще запази стабилен растеж. Висок клас, маркови и глобализирани способности ще се превърнат в ключова конкурентоспособност. Изборът на висококачествена и надеждна комутационна апаратура може ефективно да подобри стабилността на електроразпределителните системи, да намали рисковете от повреда и да осигури солидна подкрепа за безопасно и стабилно захранване

ЧЗВ

1. Къде се използва основно комутационна апаратура за ниско напрежение?

Използва се във фабрики, жилищни райони, търговски центрове, болници, центрове за данни и общински проекти за електроразпределение, контрол и защита.

2.Кои са основните структурни типове?

Фиксиран тип, тип чекмедже и изтеглящ се тип, избрани въз основа на изискванията за надеждност.

3.Какво означава IP рейтинг?

IP30/IP40 за нормална вътрешна среда; IP54 е прахоустойчив и устойчив на пръски, подходящ за влажни и прашни места.

4.Какво е селективна координация?Само прекъсвачът, който е най-близо до повредата, се изключва, като се избягват големи прекъсвания на електрозахранването и се подобрява надеждността на захранването.

5.Какви са предимствата на интелигентната комутационна апаратура?

Дистанционно наблюдение, предварителна аларма за повреда, енергийна статистика, автоматично записване, необслужвана и интелигентна работа.

6. Може ли разпределителната уредба да бъде персонализирана?

Да, поддържаме персонализиране на ток, напрежение, вериги, функции, размер и ниво на защита.

7. Какво е времето за доставка?

7–15 дни за стандартни продукти; 15–30 дни за персонализирани проекти.
