Какво е разпределителен трансформатор

Какво е разпределителен трансформатор

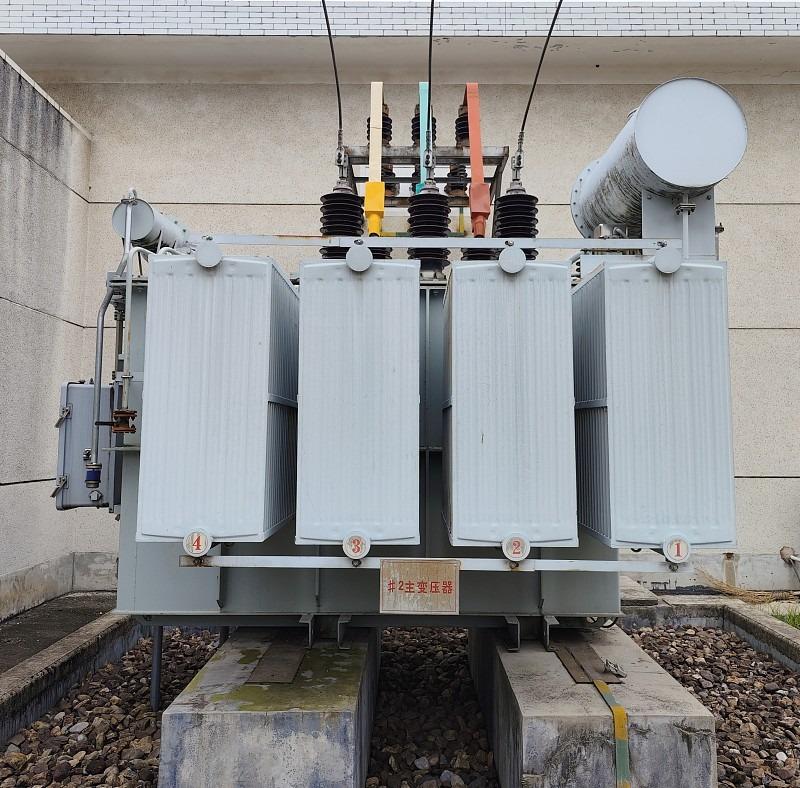

Разпределителен трансформатор, обикновено съкратен като "разпределителен трансформатор", се отнася до стационарно електрическо устройство в система за разпределение на електроенергия, което преобразува променлив ток (AC) напрежение и ток въз основа на закона за електромагнитната индукция за предаване на AC мощност. В някои региони силови трансформатори с номинално напрежение под 35 киловолта (предимно 10 kV и по-ниско) се наричат ​​„разпределителни трансформатори“, съкратено „разпределителен трансформатор“. Съоръженията, където са инсталирани тези „разпределителни трансформатори“, са известни като подстанции.

История на развитието

С непрекъснатия напредък на политиките на Китай за „спестяване на енергия и намаляване на потреблението“, държавата насърчава разработването на енергийно ефективни, нискошумни и интелигентни разпределителни трансформаторни продукти. Chenghe Electric Power Company също отговори на националния призив, като енергично произвежда основни енергийно ефективни разпределителни трансформатори. В момента най-продаваните продукти на Chenghe включват два основни типа: енергийно ефективни маслени трансформатори и трансформатори от аморфни сплави. Независимо дали по отношение на енергоспестяването или техническите възможности, китайската трансформаторна индустрия е готова да поеме водеща роля в глобалното развитие на трансформатори. По-важното е, че енергийната ефективност на трансформатора не се отразява само в стойностите на загубите, определени по време на производството. Създаването на модел за управление на пълния жизнен цикъл от потребителите позволява по-ефективна икономична работа и управление на трансформаторите, като по този начин се максимизира енергоспестяващата стойност на продуктите и се реализират истинските предимства на енергийната ефективност на трансформатора.

Основна функция: Трансформация на напрежението

Основната задача е да се намали напрежението, като същевременно се увеличи токът (поддържайки мощността приблизително постоянна), за да стане подходящ за локално разпределение. Те работят непрекъснато при или почти пълно натоварване и са проектирани за максимална ефективност при типични работни нива.

Основни характеристики и приложения

10 kV и 35 kV серия разпределителни трансформатори S11, S13, S20 и S22 с обхват на мощност от 30–3150 kVA; ядрото е трифазен дизайн с три колони с многостепенна стъпаловидна цилиндрична конфигурация; намотките използват технология за съвместно навиване, осигуряваща добра концентричност и силна устойчивост на късо съединение; ключовите технически показатели отговарят на напредналите вътрешни стандарти за подобни продукти.

Местоположение: Монтирани на стълбове (монтирани на стълб) за въздушни линии или в заграждения на нивото на земята (монтирани на подложка) в жилищни и търговски зони.

Рейтинг: Обикновено варира от 16 kVA до 100 kVA за стандартно разпределение.

Дизайн: Обикновено по-малки и по-евтини от големите силови трансформатори, използвани в преносни подстанции.

Как работи

Трансформаторът работи на принципа на електромагнитната индукция:

В първичната намотка протича ток с високо напрежение.

Той създава променящо се магнитно поле в ядрото.

Това поле индуцира ток с по-ниско напрежение във вторичната намотка.

Съотношението на въртене между намотките (N₁:N₂) определя съотношението на понижаване на напрежението.

Често срещани типове

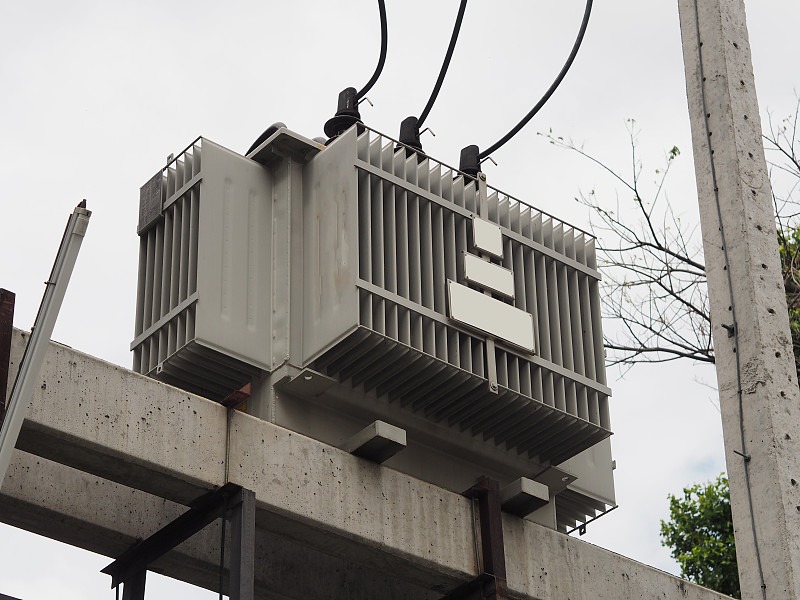

Монтиран на стълб: Често срещан в надземни разпределителни системи.

Монтирани на подложка: Използва се в подземни кабелни системи, често срещани в градски/крайградски квартали.

Еднофазен срещу трифазен: Еднофазният е стандартен за жилищни услуги, докато трифазният обслужва индустриални/търговски товари.

Експлоатация и поддръжка

1. Работа при претоварване на разпределителни трансформатори

2. Ненормални шумове в разпределителните трансформатори

3. Температурна проверка на разпределителни трансформатори

4. Проверете дали нивото на маслото на разпределителния трансформатор е нормално и проверете за просмукване на масло, изтичане или необичаен цвят на маслото

5. Проверете изолационните втулки на разпределителния трансформатор за повреди, пукнатини или признаци на дъгова дъга

6. Периодично почистване на разпределителните трансформатори

Безопасност и надеждност

Тези трансформатори са пълни с масло за изолация и охлаждане. Те са оборудвани със защитни устройства като предпазители или прекъсвачи, за да ги изолират по време на повреда, предотвратявайки повреда на мрежата и гарантирайки обществената безопасност.

CEHO остава доверен доставчик на съвместими, широко използвани решения в индустрии и съоръжения по целия свят днес. Ако искате да закупите разпределителен трансформатор от CEHO, моля свържете се с нас.
