Миниатюрен прекъсвач за остатъчен ток

Миниатюрен прекъсвач за остатъчен ток, Ceho ви предоставя клас устройства за електрическа безопасност, които могат да откриват и прекъсват електрически вериги, когато има теч във веригата. Също така в тази функция той може да защити персонала и оборудването от токов удар, опасност от пожар или други опасности, причинени от повреда на линията, повреда на изолацията или случаен контакт с части под напрежение.

Този продукт работи на базата на текущия закон на Кирхоф, което означава, че общият ток, протичащ във възела, е равен на общия ток, изтичащ от възела. Живият и неутралния ток в нормална верига са балансирани. Но ако възникне повреда, част от тока протича към земята. RCCB е в състояние да открие този дисбаланс и да реагира бързо, за да изключи и отвори веригата.

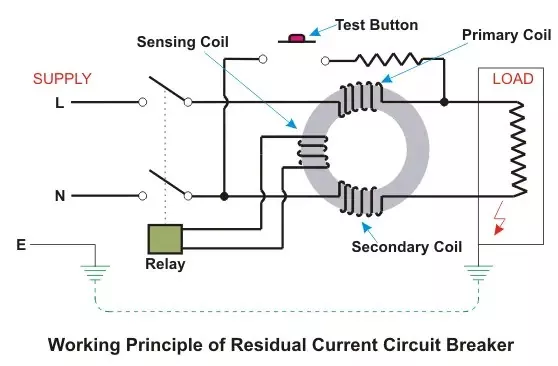

Вътре в него има тороидален трансформатор с три намотки, които са намотка под напрежение, неутрална намотка и индукционна намотка. Когато токовете са балансирани, намотката под напрежение и неутралната намотка произвеждат равни и противоположни магнитни потоци. Напротив, когато е небалансиран, ще се генерира остатъчен магнитен поток, така че напрежението, индуцирано в индукционната бобина, задейства релето, за да отвори контактите на прекъсвача на остатъчен ток, за да завърши веригата.

Ключови точки на нашите продукти

· Миниатюрен прекъсвач за остатъчен ток: Предпазно устройство, което открива и прекъсва верига, когато има ток на утечка във веригата.

· Принцип на работа: Текущият закон на Кирхоф, както беше споменато по-горе, открива дисбаланс между напрежение и неутрално и изключва, за да предотврати опасност.

·Тип: RCCB може да бъде разделен на типове AC, A, B и F, подходящи за различни токове на утечка и приложения, ако е необходимо, можете да се свържете с нас за съвет за избор, ние ще ви помогнем да разгледате напълно типа натоварване, номиналния остатъчен работен ток (I Детайл n), номиналния ток (In) и броя на полюсите, необходими за веригата, и след това да направим преценки и препоръки.

·Предимства: RCCB осигурява необходимата защита срещу токов удар и пожар, поддържа различни видове токове и товари, лесен е за монтаж и поддръжка.

Миниатюрен прекъсвач за остатъчен ток има тестов бутон, който проверява функционирането чрез генериране на малък ток на утечка. Когато бутонът е натиснат, живият проводник от страната на товара ще бъде свързан към нулевата линия на захранването, заобикаляйки бобината на нулевата линия, и токът ще бъде небалансиран и пътуването ще се задейства при нормални обстоятелства. Ако няма прекъсване, това може да е повреда на RCCB или грешка в окабеляването, изискваща ремонт или подмяна.

Видове продукти

Вече сме споменавали различни видове миниатюрни прекъсвачи за остатъчен ток. Ceho ще ви запознае подробно с тях, за да можете да ги изберете удобно.

● Тип AC: отговаря само на чист променлив ток. Ако искате приложения с общо предназначение с електронно оборудване или инвертори, които не произвеждат постоянен или пулсиращ ток, изберете го.

● Тип A: Отзивчив към променлив ток и пулсиращ постоянен ток. Има електронни устройства, които генерират изправен или нарязан ток, като компютри, телевизори или LED светлини, които са подходящи за употреба.

● Тип B: Реагиране на AC, пулсиращ DC и плавен DC. Предполага се, че има устройства, които генерират плавно постояннотоково захранване, а слънчевите инвертори, зарядните устройства за батерии и електрическите превозни средства са по-често срещани в нашето сътрудничество.

● Тип F: Отговаря на AC, пулсиращ DC, плавен DC и високочестотен AC до 1 kHz. Подходящ за честотен преобразувател, индукционна готварска печка или димер и т.н. ще произвежда високочестотно токово оборудване.
