VS1 Вътрешен високоволтов вакуумен прекъсвач

Ceho може да предложи VS1 вътрешен високоволтов вакуумен прекъсвач с цялостно следпродажбено обслужване и навременна доставка. Принципът на работа на този вакуумен прекъсвач е, че когато подвижният контакт и статичният контакт са разделени под действието на работния механизъм, между контактите се генерира електрическа дъга и повърхността на контактите изпарява пара при високи температури. Специалната форма на този контактен дизайн на продукта генерира магнитно поле при преминаване на ток. Под действието на това магнитно поле електрическата дъга се движи бързо по тангенциалната посока на контактната повърхност. Някои метални пари кондензират върху металния цилиндър (щит) и дъгата естествено преминава през нулата и след това изгасва. Когато дъгата изгасне, диелектричната якост между контактите се възстановява бързо

Изпратете запитване

Описание на продукта

Можете да бъдете спокойни, че купувате вътрешен високоволтов вакуумен прекъсвач VS1 от Ceho. Вакуумният прекъсвач е подходящ за използване в енергийни системи с номинално напрежение 12 kv за целите на защитата, както и в контролни блокове на оборудване за електропреносна мрежа и индустриално енергийно оборудване. Може да бъде оборудван с KYN28(GZS1). Различни видове панели за разпределителни шкафове като XGN и GG-1A. Свързани продукти: изолационни колички, колички за предпазители и други колички за трансформатори на напрежение.

Продуктови стандарти

♦ IEC62271-100 Комутационна и контролна апаратура за високо напрежение, част 100: AC прекъсвачи

♦ GB1984 AC прекъсвачи за високо напрежение

♦ GB/T11022 Общи спецификации за стандарти за комутационна и контролна апаратура за високо напрежение

♦ JB/T 3855 AC вакуумни прекъсвачи за високо напрежение

♦ DL/T402 Спецификация на AC прекъсвачи за високо напрежение

Условия на околната среда

♦ Температура на околната среда: -15℃~+40℃;

♦ Надморска височина: ≤1000m;

♦ Относителна влажност: средно дневно ≤95%, средно месечно ≤90%；

♦ Интензитет на земетресението: ≤8 ниво;

♦ Места без опасност от пожар, експлозия, сериозно замърсяване, химическа корозия, както и интензивни вибрации

Техническа дата

не	Артикул	единица	Дата
1	Номинално напрежение	кв	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Номинално краткотрайно издържано напрежение на захранващата честота (1 мин.)		90/102? ? ? ? ? ? ? ? ??65/79
3	Номинално издръжливо напрежение на импулс на мълния		50/59? ? ? ? ? ? ? ? ??125/145
4	Номинална честота	Hz	50
5	Номинален ток	A	630 ? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250 ? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Номинален краткотраен толерантен ток	КА	20 50 50	25 63 63	31.5 80 80
7	Номинален пиков толерантен ток
8	Номинален ток на затваряне при късо съединение (пик)
9	Номинална последователност на операциите		O-0.3s-CO-180s-CO
10	Механичен живот	пъти	20000
11	Номинално работно напрежение	V	AC/DC220,AC/DC110
12	Работно време	г-жа	20~50
13	време на затваряне		30~70
14	Номинален ток на късо съединение времена на прекъсване		50

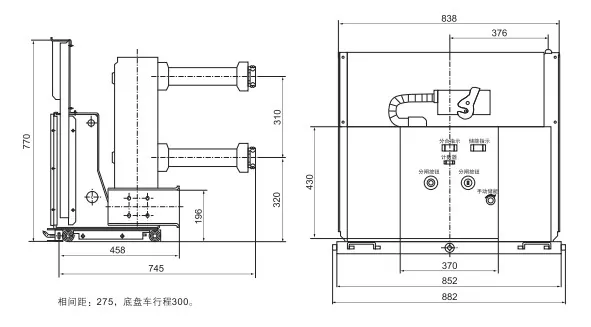

Чертеж с общи размери
